Система охлаждения ваз 2110 8 клапанов инжектор

Система охлаждения на ВАЗ 2110 инжектор (8 и 16 клапанов)

Проверка системы

Примечательно, что недогрев и перегрев опасны для мотора в равной степени. Дабы разобраться в особенностях ремонта СО, для начала следует узнать принцип ее работы.

Как работает СО

Схема СО

1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя:
   1. Отопитель для прогрева салона;
   2. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
   3. Подогрев блока дроссельного узла;
   4. Впускной коллектор.
10. Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

Характерные неисправности

Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

Определить их можно по характерным признакам.

• Пропадает охлаждающая жидкость из системы.
• Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
• Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
• Датчик на панели приборов достиг крайней красной зоны.
• Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

Меры профилактики

Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

• Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
• Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
• Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
• Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только. Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей.

Тюнинг и ремонт ВАЗ 2110

Так как двигатели ВАЗ 2110 бывают двух типов инжекторные и карбюраторные, то и системы охлаждения для них индивидуальны. Здесь мы рассмотрим и ту и другую.

Данная система охлаждения состоит из:

1. Радиатора для печки.
2. Шланга радиатора печки (пароотводящего)
3. Патрубка с радиатора печки, для отвода антифриза.
4. Патрубка, подводящего антифриз к отопителю.
5. Датчика температуры охладительной жидкости (ДТОЖ)
6. Патрубка для подвода трубы помпы (водяной).
7. Термостата.
8. Патрубка заправочного
9. Пробки расширительного бочка
10. Датчика, указывающего уровень охлаждающей жидкости.
11. Расширительного бачка.
12. Выпускного шланга.
13. Камеры жидкостного подогрева выпускного коллектора.
14. Отводящего патрубка (с радиатора).
15. Патрубка для подвода жидкости к радиатору.
16. Патрубка пароотвода (из радиатора).
17. Левого бачка радиатора.
18. Датчика для включении электровентилятора.
19. Электродвигателя привода вентилятора охлаждения.
20. Крыльчатки вентилятора.
21. Правого бочка радиатора.
22. Пробки слива с радиатора охлаждающей жидкости.
23. Корпуса электровентилятора.
24. Ремня ГРМ.
25. Крыльчатки помпы охлаждения.
26. Подводящего патрубка (к водяной помпе)
27. Шланга подвода антифриза к жидкостной камере пускового устройства карбюратора.
28. Патрубка отводящего.

Система охлаждения для инжекторных двигателей.

Пункты с 1 по 26 одинаковы с системой охлаждения карбюраторных двигателей.

В отличии от описанной системы выше, данная система еще состоит из:

1. Патрубка подводящего антифриз к дроссельному патрубку.
2. Патрубка отводящего жидкость к дроссельному патрубку.
3. ДТОЖ.
4. Внутри радиаторной трубки.
5. Сердцевины радиатора.

Особенности работы системы охлаждения ВАЗ 2110

Тип охлаждения двигателя жидкостный, закрытый, принудительно циркулируемый. Работа системы происходит под избыточным давлением, номинальный нагрев 87-94 С. Система герметична, расширительный бачек закрыт крышкой с двумя клапанами: выпускным и впускным. Впускной клапан открывается при давлении 0,035-0,135 кгс/см2, такое происходит при остывании двигателя, чтобы всосать необходимый объем воздуха. А выпускной срабатывает при давлении 1,05-1,55 кгс/см2, для того, чтобы стравить избыточное давление.

Поддержание оптимальной температуры двигателя становится возможным благодаря электровентилятору и термостату. Первый приводится в движение, когда замыкаются контакты на термовыключателе (находится в бачке радиатора). Замыкание контактов происходит при температуре 99-101 С, а размыкание при 92-94 С.

В автомобиле ВАЗ 2110 включение электровентилятора происходит автоматически одновременно с сигналом датчика о превышении температуры антифриза.

Вращение колеса вентилятора производится коллекторным электродвигателем постоянного тока.

Определяется температура антифриза датчиком. Он находится в блоке цилиндров. Если у вас двигатель имеет электронный впрыск, то в головке двигателя вы можете обнаружить еще один датчик. Он передает информацию электронному блоку управления о степени нагрева.

Жидкость циркулирует по системе благодаря обычному центробежному насосу, называемому помпой. Его вращение происходит за счет работы двигателя (посредством ремня).

Механизм помпы: Внутри алюминиевого корпуса находится вал, который с одного своего края оканчивается зубчатым шкивом, а с другой стороны – крыльчаткой.

Охлаждение двигателя ВАЗ 2110 может происходить по малому и большому кругу. Если температура антифриза меньше положенной, то термостат (механизм отвечающий за распределение охлаждающей жидкости) перекрывает клапаном поступление жидкости в радиатор. В этом случае охлаждение по малому кругу. Когда температура жидкости достигает 86-88 С, то термостат открывает путь жидкости по основному патрубку. В этот момент большая половина антифриза проходит путь через радиатор. Когда температура жидкости преодолевает 101 С, клапан помпы производит полное открытие и в этом случае вся жидкость проходит путь через радиатор, который в свою очередь охлаждается и вентилятором.

Заливается охлаждающая жидкость в бачек под капотом. На нем присутствуют деления минимального и максимального уровня. К тому же в бачке встроен датчик уровня, который сообщит вам посредством лампочки на панели приборов, о недостатке антифриза.

Зачем же производитель авто придумал здесь пароотводную трубку? Все просто, для отвода пара из радиаторов отопителя и охлаждения в расширительный бачок. Благодаря такой вещи, в системе не появятся паровые пробки, так как весь пар выйдет через клапан крышки расширительного бачка.

Использовать воду в качестве охлаждающей жидкости двигателя ВАЗ 2110 категорически запрещается, так как первым делом начнется коррозия, а вторым – горячая вода имеет свойство разъедания алюминиевых деталей.

И последнее о устройстве чего хочется рассказать в этой статье – это радиатор. Его устройство: сердцевина, два пластмассовых бачка. Левый внутри разделен перегородкой. Сердцевиной же являются алюминиевые трубки с находящимися на них пластинками тоже из алюминия.

Особенности конструкции системы охлаждения двигателя ВАЗ-2110, -2111

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией.

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка.

Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).

Он открывается при давлении 1,1- 1,5 кгс/см 2 .

Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см 2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112).

Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.

Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с “пожизненным” запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом.

На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат.

На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства.

На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу.

Ход основного клапана должен составлять не менее 8 мм.

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик.

С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку.

Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

На следующей странице мы рассмотрим основные неисправности систем охлаждения.

Возможные неисправности системы охлаждения и методы исправления

Падение уровня охлаждающей жидкости в расширительном бачке:

– Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

Замените поврежденные детали.

Подтяните хомуты на шлангах

– Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Замените насос в сборе

– Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

Замените неисправный термостат

– Низкая температура воздуха (ниже –15°С)

Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

– Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Горит лампа “Check еngine”. Датчик и цепи проверяются омметром

Неисправный датчик замените

– Не размыкаются контакты реле включения электровентилятора

Неисправное реле замените

– Неисправен блок управления системы впрыска или его цепи

Проверьте блок или замените заведомо исправным

Замените неисправный блок

– Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):

Замените неисправный термостат

– Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

– Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и/или бачок

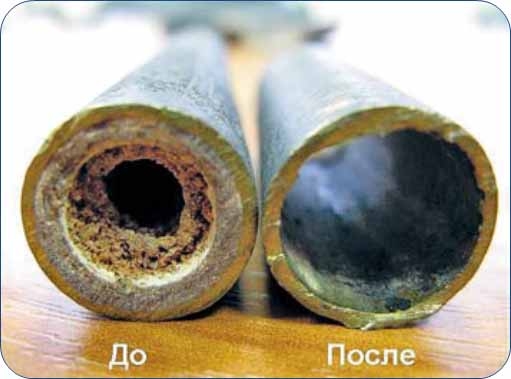

– Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

– Загрязнены ячейки радиатора

Промойте радиатор струей воды под давлением

– Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

– Не включается электровентилятор системы охлаждения

Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

– Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

– Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

– Неправильная установка момента зажигания

См. Системы зажигания и управления ЭПХХ двигателя ВАЗ-2110

Отрегулируйте угол опережения зажигания

Замените коммутатор заведомо исправным

Устройство, профилактика и обслуживание системы охлаждения двигателя ВАЗ 2110

В случае, когда система охлаждения автомобиля исправна — двигатель работает в комфортном режиме, и вся система внутреннего сгорания обеспечивает надежную работу машины во время движения. Если же у ВАЗ 2110 греется двигатель, значит, где-то непорядок, необходимо обеспечить все для того, чтобы температура выровнялась. Перегрев – это так же плохо, как и недогрев. Но чтобы устранить неисправности системы охлаждения, прежде всего, следует знать, как она функционирует.

Особенности работы

На ВАЗ 2110 применена жидкостная система охлаждения, имеющая принудительную циркуляцию. Когда двигатель нагревается (оптимальная рабочая температура примерно 90-95°С), возникает избыточное давление, которое обеспечивает выпускной клапан крышки расширительного бачка. Чтобы не возникал перегрев, когда давление доходит примерно до 1,2 -1,4 кгс/см2, клапан открывается. Впускной же начинает функционировать, когда двигатель остывает и его давление относительно атмосферного, падает.

Если баланс давления по какой-то причине не соблюдается, тогда и возникает перегрев, который грозит двигателю многими дорогостоящими неприятностями.

Постоянная рабочая температура обеспечивается, а также поддерживается термостатом и электро вентилятором. Датчик, находящийся на головке блока цилиндров, передает блоку управления данные о температуре ОЖ, и уже оттуда поступает команда, на которую быстро реагирует система охлаждения, чтобы устранить перегрев двигателя.Если машина имеет электронный впрыск, на ней также есть дополнительный датчик, сообщающий на ЭБУ, есть ли перегрев мотора.

Вентилятор радиатора

Помпа (насос) подает ОЖ, которую распределяет термостат. Когда двигатель только начинает работать, ему необходим подогрев до рабочей температуры. Тогда термостат обеспечивает движение жидкости по малому кругу (без включения циркуляции жидкости через радиатор). Таким образом, в малый круг попадают:

• отопитель, обеспечивающий подогрев салона;
• блок подогрева карбюратора (если у вас не ВАЗ инжектор);
• впускной коллектор;
• подогрев блока дроссельного узла.

После того, как состоялся подогрев двигателя до температуры около 90°С, термостат посылает часть жидкости через радиатор, а когда уже датчик показывает, что начинается перегрев, вся ОЖ начинает циркуляцию по большому кругу.

Подробнее о самостоятельной доработке термостата ВАЗ-2110 можно прочитать здесь: https://vazweb.ru/desyatka/ohlazhdenie/dorabotka-termostata.html

Проявление неисправностей

О том, что система охлаждения подводит, могут свидетельствовать рад признаков, среди которых:

1. Из системы исчезает тосол;
2. Двигатель долго и плохо прогревается. Если это связано с погодными условиями (мороз, отсутствие гаража), то нужно утеплить двигатель;
3. Двигатель детонирует. Такая ситуация чаще всего может возникнуть из-за того, что машина, в которой неисправна система охлаждения, долго эксплуатируется без надлежащего ремонта;
4. Датчик, находящийся на панели приборов, показывает достижение угрожающей температуры ОЖ (стрелка в красной зоне);
5. Теряется крутящий момент. Это весьма неприятное явление, при котором, чаще всего именно из-за того, что произошел перегрев двигателя, пропускает прокладка головки. Течь тосола

Ремонт

Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

• тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
• если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
• если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
• стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;
• особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта. Установка термостата

Профилактика

Исходя из вышесказанного, возьмите за привычку:

• регулярно проверять уровень ОЖ;
• использовать только качественную охлаждающую жидкость;
• никогда не использовать воду, поскольку у нее ниже температура кипения, чем у тосола, к тому же вода способствует быстрейшей коррозии деталей системы охлаждения;
• обращать внимание на датчик температуры тосола и не доводить до того, чтобы стрелка «посещала» красный сектор.
