Радиатор охлаждения двигателя ваз 2114

Содержание

Система охлаждения инжекторного двигателя на ВАЗ 2114 (схема)

Увы, качество сборки радиатора ВАЗ 2114 и всех системы охлаждение в целом оставляет желать лучшего, потому с течением времени она может выходить из строя. Главный минус ОС (охлаждающей системы) «четырнадцатой» модели заключается в необходимости постоянного мониторинга, регулярного обслуживания и ремонта.

Решение этих вопросов осложняет тот факт, что схема системы охлаждения инжекторного двигателя на ВАЗ 2114 довольно сложная и включает в себя 28 элементов. Познакомиться с ними удобнее всего на специальной графике.

Принцип работы ОС

Электровентилятор стоит на валу электродвигателя. В зависимости от показателей датчика, он включается или отключается. Одним из главных элементов ОС выступает клапан термостата с накопителем , который чувствует изменения температуры воздуха.

Если температура жидкости составляет около 87 градусов, включается основной клапан и запускает жидкость по большому контуру. При температуре 102 градуса, клапан стопорится в 8 мм.

Замена жидкости охлаждения

Для нормализации системы охлаждения на ВАЗ 2114 порой достаточно заменить жидкость охлаждения. Чтобы определить, когда это требуется делать, следует знать некоторые нюансы:

  • Срок эффективной работы тосола составляет 2 года, а антифриза — 5 лет;
  • Обычно замена антифриза требуется при пробеге 20-40 тысяч километров, в зависимости от условий эксплуатации;
  • Изменившийся цвет состава свидетельствует о том, что его нужно заменить.

Специалисты рекомендуют использовать в качестве жидкости антифриз , поскольку он обладает длительным сроком эксплуатации и не так интенсивно изнашивает систему. В пользу тосола говорит только его доступная цена.

Перед заливкой новой жидкости, систему следует промыть. Для этого:

  • Сливают все имеющуюся охлаждающую жидкость из системы;
  • Плотно прикручивают пробки;
  • Заливают качественную дистиллированную воду до максимума;
  • Заводят двигатель и доводят до рабочей температуры;
  • Обороты при этом должны быть около 3 тысяч. Избегайте перегрева двигателя;
  • Заглушив мотор, машину оставляют на минут 7, после чего сливают воду. Если система загрязнена сильно, процедуру нужно повторить, пока не начнет выливаться полностью чистый дистиллят.

Из-за чего не работает ОС

Если вы не знаете, какой радиатор охлаждения лучше выбирать для ВАЗ 2114, посмотрите на имеющийся. Покупайте аналог от завода-изготовителя, либо приобретайте устройство с максимально близкими характеристиками.

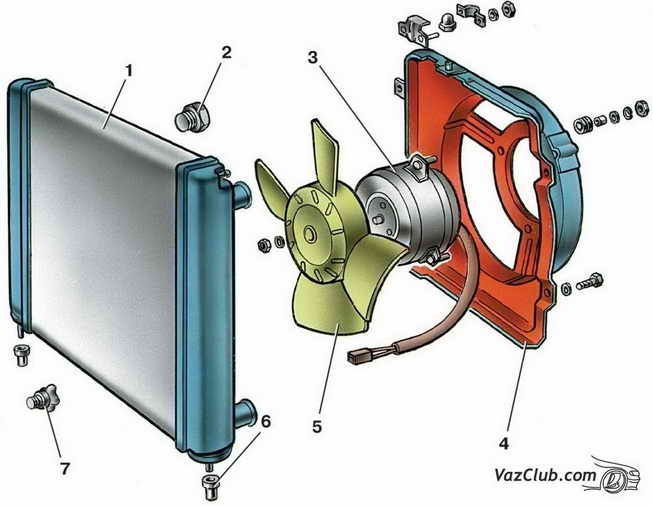

На четырнадцатую модель ставят алюминиевый радиатор с двумя дополнительными бачками. В конструкцию радиатора включены:

  • Радиатор;
  • Верхний бачок с патрубками;
  • Нижний бачок с патрубками.

Замена радиатора

Сама процедура замены выглядит следующим образом.

  1. Открутите заглушку с расширительного бака и заглушки цилиндра и радиатора.
  2. Слейте охлаждающую жидкость в большую тару.
  3. Отключите вентиляционную систему радиатора от аккумулятора.

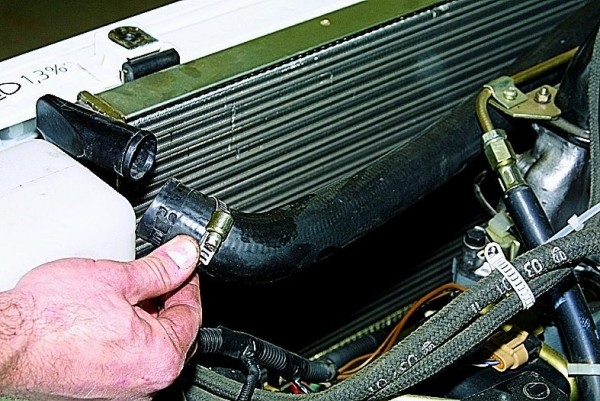

  4. Снимите силиконовые патрубки системы охлаждения ВАЗ 2114, отсоединив их от радиатора и бака.
  5. Демонтируйте болты крепления с кожуха.
  6. Придерживая радиатор, достаньте кожу и вентилятор вместе.
  7. Так вы полноценно освободите радиатор, потому без проблем его замените на новый.
  8. Сборка узла осуществляется в обратной последовательности. В завершении замены радиатора запустите двигатель, и проверьте эффективность работы нового агрегата.

Ремонт радиатора

В некоторых случаях радиатор можно отремонтировать, потому покупать новую запчасть вам не придется.

Чаще всего жидкость вытекает в местах стыка пластиковых и металлических деталей. При небольшой утечке можно внутрь радиатора залить специальную жидкость с охлаждающей смесью. Благодаря особому составу, данное средство закупорит дефекты, вызвавшие утечку. При серьезных повреждениях ремонт уже не спасет ситуацию, придется все равно менять радиатор.

Для проверки герметичности радиатора можно провести простой опыт в домашних условия.

  1. Наберите в ванную достаточно воды для погружения радиатора.
  2. Закройте плотно все отверстия патрубков.
  3. Опустите радиатор под воду примерно на 30-50 сантиметров. Подайте в него давление 0,2 МПа.
  4. Следите, что будет происходить. Если пузырьки появились, система не герметична и нуждается в ремонте, либо замене.

Даже не пытайтесь отремонтировать радиатор после боковых или лобовых ударов при ДТП. В подобных ситуациях он страдает в первую очередь, и никакие закупоривающие жидкости вам уже не помогут.

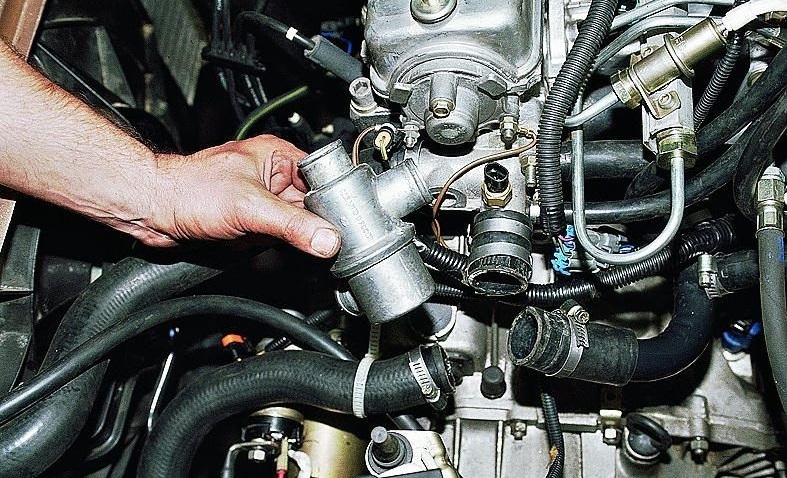

Проблемы с термостатом

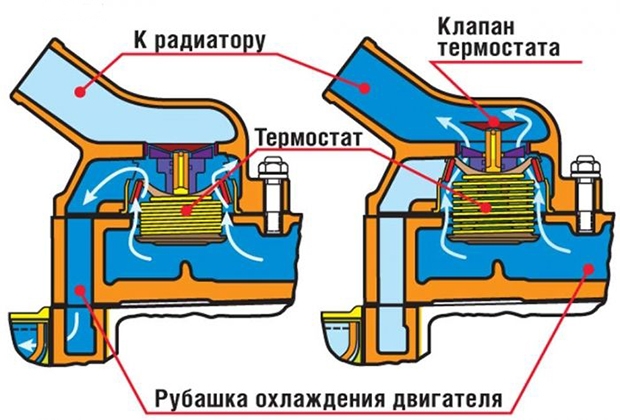

При достижении температурного показателя в 95 градусов по Цельсию, жидкость начинает идти через термостат. За счет работы данного агрегата, двигателю требуется минимум времени и ресурсов для разогрева. Термостат находится между радиатором и двигателем.

Чаще всего встречаются два вида неисправностей.

  1. Клапан закрывается. Если двигатель не прогрет, обороты удерживаются с трудом. Он попросту может заглохнуть.
  2. Клапан открывается. В период морозов эксплуатировать автомобиль можно, однако требуется включать отопление на максимальные обороты. В противном случае силовой агрегат попросту перегреется.
Читать еще:  Блок предохранителей ваз 2114 инжектор 8 клапанов

Если вам не удается сдвинуть клапан во время ремонта термостата, не бойтесь слегка ударить по корпусу простой отверткой. Это позволит решить распространенную проблему.

При полноценной разборке термостата герметично закрываются патрубки, что позволит не допустить утечку охлаждающей жидкости. Только после этого можно приступать к работе.

Вообще выбор между тосолом и антифризом не должен становиться проблемой для вас. Выбирайте антифриз. Он хоть и стоит дороже, зато служит дольше, позволяет минимизировать возможные проблемы с износом охлаждающей системы. Мнимая экономия за счет тосола не зря так называется. В будущем вы заплатите куда больше за устранение тех поломок, к которым привело использование тосола.

Замена радиатора охлаждения ВАЗ 2113, 2114, 2115

В процессе эксплуатации транспортного средства возможны различные повреждения радиатора охлаждения, в результате которых происходит снижение уровня охлаждающей жидкости, что в свою очередь может привести к перегреву двигателя и дорогостоящему ремонту. Поэтому, если на ВАЗ 2113, 2114, 2115 необходима замена радиатора охлаждения, медлить не стоит – покупаем новый и выполняем ремонт своими руками, руководствуясь пошаговой инструкцией на фото и видео.

Необходимые запчасти

Прежде всего, необходимо подобрать новый радиатор. Лучше приобретать аналог того, что стоит на вашем автомобиле. Также можно сделать выбор по артикулам: 2108-1301012, 21082-1301012, РО2108-01, LRc 01082.

Средняя цена нового узла – 1750 рублей. Медные модели обойдется дороже.

Необходимые для ремонта инструменты

Если вы хотите выполнить ремонт своими руками, вам нужно приготовить такие инструменты:

  • ключи на 8 и 10;
  • отвертки;
  • головки на 8 и 10;
  • плоскогубцы;
  • емкость для слива антифриза;
  • домкрат;
  • герметик;
  • ветошь.

Самостоятельные работы вполне оправданы, поскольку на 24 марта 2019 года средняя цена замены радиатора охлаждения ВАЗ 2114 и других моделей составляет 2,2 тысячи рублей. Что увеличит расходы более чем в 2 раза.

Порядок операций

Если у автомобиля низкая посадка или емкость для слива охлаждающей жидкости – большая, работы нужно начинать с подъема машины домкратом. Радиатор установлен на телевизоре вместе с противотуманными и обычными фарами. Работы нужно начинать только при холодном двигателе. Если мотор – горячий, обязательно дождитесь его остывания.

Теперь можно приступать к работе:

  1. Сняв с расширительно бочка пробку, сливается рабочая жидкость в емкость. Нужно слить весь антифриз, который есть в системе охлаждения.
  2. Теперь нужно демонтировать фильтр.
  3. Демонтировать радиатор необходимо вместе с электрическим вентилятором. Для этого нужно отсоединить питание кулера. Теперь нужно открутить прижимную пластину и снять ее.
  4. Теперь нужно снять подводящий и отводящий шланг с патрубков. Для этого ослабляется хомут крепежа.

Радиатор с вентилятором наклоняется к двигателю, и вынимается. Внимание! Прежде, чем вытягивать вентилятор, нужно разъединить провода. Они обычно расположены в нижней части устройства. Это необходимо для того, чтобы сохранить работоспособность проводки.

  • Теперь нужно отсоединить вентилятор от радиатора. Для этого ключом на 10 откручиваются 2 гайки. Вентилятор нужно снять вместе с кожухом.
  • Установка радиатора выполняется в порядке обратном вышеописанному. Начинается он с коммутации нового узла и вентилятора. Важно! Перед заменой следует убедиться, что есть 2 подушки из резины. Если их нет, установите новые в отверстия поперечины. Если они на месте, то установка нового агрегата выполняется именно на них.
  • Главные причины неисправности радиатора

    Наиболее частные причины выхода из строя радиатора на ВАЗ 2113, 2114, 2115 это:

    • механические удары, например, отскочившие от колес мимо проезжающего транспорта камни;
    • очаги коррозии и загрязнения внутри трубок;
    • повреждения в аварии.

    Для большей наглядности замены радиатора охлаждения ВАЗ 2115 инжектор, можно посмотреть это видео:

    Резюмируем

    В целом ремонт вполне доступен для самостоятельного выполнения, но нужно сразу подготовиться к значительным временным затратам. Работы могут продолжаться в течение 2-6 часов. При замене радиатора нужно обязательно менять охлаждающую жидкость. Работы с 8-клапанным и 16-клапанным движком выполняются аналогично. Если в автомобиле есть кондиционер, то придется во время ремонта снимать и устанавливать и его, но не на всех моделях. Целесообразно одновременно заменить втулки. Работы завершаются проверкой функционала двигателя, и состояние охлаждающей жидкости. А именно – не закипает ли она.

    Система охлаждения на ВАЗ 2114

    В двигателе любого автотранспорта самую большую роль играет система охлаждения. Без нее двигатель начинает перегреваться и впоследствии этой неполадки дальнейшее использование авто становится невозможным. И поэтому важно поддерживать СО в отличном состоянии.

    Устройство системы охлаждения

    На ВАЗ 2114 установлена СО с принудительной циркуляцией. В качестве система охлаждения можно взять самые распространенные вещества тосол и антифриз. В чрезвычайных случаях можно воспользоваться водой за место специализированных автомобильных веществ.

    Примечание: В зимнее время использование автотранспорта с залитой водой вместо специальных жидкостей может привести к замораживанию движка. А в другие сезоны во время продолжительного использования автотранспорта у движка на воде начинает, разъедаться рубашка охлаждения в блоке и головке блока цилиндров, скапливается ржавый осадок.

    Система охлаждения движка состоит из следующих элементов:

    Схема системы охлаждения на ВАЗ 2114

    На Вазовских автомобилях любого модельного ряда схема СО движка ничем не отличается от инжекторного движка другого автотранспорта. Во время запуска движка от крутящегося колен вала через ремень ГРМ приводится в движение и водяной насос. А сама помпа создаёт движение охлаждающей жидкости в системе. В это же время антифриз начинает своё движение по малому кругу, через насос верхних патрубков и блока цилиндров. При прогревании движка для достижения нужной температуры впоследствии открывается клапан термостата. А через нижние шланги идёт охлаждающей жидкости в движке по большому кругу.

    Читать еще:  Датчик уровня топлива ваз 2109 карбюратор

    Схема системы охлаждения двигателя ВАЗ-2114 (с системой впрыска топлива): 1 – радиатор отопителя; 2 -пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 -заправочный шланг; 9 – пробка расширительного бачка; 10-датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 -кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

    Радиатор

    Радиатор на ВАЗ 2114 сделан из алюминия, он состоит из 2 рядной сердцевины и 2 пластиковых бачков по бакам. Специальные машинные вещества для охлаждения вливается через расширительный бачок. В самом низу бачка предусмотрена сливная крышка.

    Патрубки

    В самой охлаждающей системе располагаются следующие комплекты патрубков:

    1. К основным относятся верхние и нижние патрубки;
    2. От водяного насоса проходит металлическая трубка;
    3. От расширительного бачка к радиатору проходит заливной шланг;
    4. Обратный шланг, от бачка проходящей к радиатору;
    5. Два шланга на разогрев дроссельной заслонки.

    Важно во время приобретения новых патрубков проверять их целостность для исключения брака в шлангах.

    Какие могут возникнуть механические поломки в системе охлаждения?

    Обычно из-за возникновения непредвиденных поломок в системе охлаждения движка может произойти перегрев и в результате движок машины ломается.

    Как обычно, из рабочего состояния может выйти любая из ниже перечисленных деталей:

    Радиатор. Возможное возникновение подтекания из радиатора – это происходит подтекание через алюминиевые трубки или пластмассовые бачки. Довольно-таки часто случается, так что отламываются пластиковые детали отвода под обратным шлангом расширительного бачка.

    Но существует ещё одна проблема, по которой вероятно происходит перегрев мотора-это засоренность (забитость).

    Патрубки. Если патрубки старые и с годами потеряли гибкость – это так же возможная причина подтекания тосола.

    Термостат. От его правильной работы зависит необходимое срабатывание клапана в термостате и в самом ДВС может возникнуть:

    • При возникновении перегрева тосол выкипает через расширительный бачок.
    • Не происходит необходимого разогрева авто для нужной температуры. Впоследствии авто нестабильно едет, и зимой в автосалоне холодно даже при включенной печке.

    Три основные проблемы водяного насоса

    1. Во время эксплуатации отечественного автотранспорта иногда можно услышать шумы и люфты в подшипниках. При обнаружении повреждений на авто не следует долгое время ездить, иначе насос возможно заклинит или разорвёт.
    2. Вещество выкипает через отверстие — это тревожный сигнал, который говорит об быстрой изношенности запчасти.
    3. Обрыв крыльчатки — неисправности двигатель машины довольно — таки молниеносно перегревается.

    Вентилятор охлаждения: Движок машины так же будет сильно перегреваться, если в автотранспорте не исправен вентилятор.

    Плохо затянутые и неисправные хомуты могут послужить основанием для перегрева личного авто. Иногда случается так, что тонкие шланги засоряются и по этому плохо идёт обратка подогрева дроссельных заслонок.

    Частичный ремонт или полная замена радиатора

    Ниже будет прописано во всех подробностях основные особенности, которые могут возникнуть в процессе выполнения ремонтных работ.

    Промывка системы охлаждения

    Полная замена радиатора может возникнуть, когда засоренности сильно перегревает движок.

    Но перед тем как начать замену радиатора сначала можно попробовать его целиком промыть СО движка на автотранспорте. Довольно таки часто оказывается, что промывка сильно помогает и мотор на авто перестаёт перегреваться.

    Пошаговая инструкция как следует правильно промывку:

    1. Автотранспорт для этого необходимо припарковать на идеально ровную поверхность.
    2. Далее отворачивается верхняя крышка у расширительного бачка.
    3. Потом сливается ОЖ, при этом открутив заранее нижнюю пробку.
    4. Следующим этапом должно последовать скручивание водяной заглушки с бака цилиндров.
    5. Она проходит между движком и вентилятором около стартера, потом из него сливается антифриз.
    6. В центральную систему вливается вода, и в последующем закручиваются крышки.
    7. После выполненных действий двигателю нужно дать определённое время машине поработать и в конце вылить воду из бачка. Если она очень грязная, то данную процесс следует повторить в той же последовательности. По необходимости при большом загрязнение промывку проводят неоднократно, пока вода не станет чистой.
    8. После промывания в бачок вливается свежая охлаждающая жидкость. Не следует забывать, что на ВАЗ 2114 СО составляет 7,8 литра и весь общий объём тосола не помещается — это означает только одно в ней возникла заглушка из воздуха. Чтобы избежать перегрева двигателя, её необходимо максимально заправить всю ёмкость.
    9. Большинство профессионалов настаивают совершать промывание на не разогретый движок. Это нужно, чтобы впоследствии не обжечься об антифриз. С одной стороны если посмотреть, то это лучший вариант. Но существует одно “ Но”, на не разогретый движок грязь, которая в нем скопилась, осядет на стенках и вероятность добиться эффективного результата промывки окажется очень низкой.
    Читать еще:  Предохранитель обогрева заднего стекла ваз 2110

    Выполнять данные работы необходимо в водонепроницаемой одежде и специальных перчатках, но даже при таких само защитных действий, непригодные вещества нужно сливать очень аккуратно. Срок службы тосола и антифриза установлены производителями в рамках от 2-5 лет.

    Замена радиатора

    Но если промывка оказалась бесполезная, значит его следует заменить и сделать это не сложная задача.

    • В 1-ую очередь снимается крышка расширительного бачка.
    • Затем сливается тосол из самого радиатора и цилиндров. Перед этим необходимо позаботиться и взять ненужные ёмкости для слития в них старых веществ.
    • Далее демонтируется корпус воздушного фильтра, ведь в последующем будет сильно мешать вытащить старый радиатор.
    • Следующим шагом делается разъединение штекера от электро вентилятора, и нужно отвернуть 2 винта, которые его удерживают, и вынимается узел.
    • Потом ослабляются хомуты со стороны, где удобнее это делать и в последующем отсоединяются патрубки.
    • С верхней части вытаскиваются 2 винта, которые крепят его к основной кузовной рамке.
    • Наклонив корпус в направлении к самому движку и в последствии с легкостью вынуть нужную деталь. Вот и всё снятие радиатора закончено.
    • Обратная сборка производится в обратном порядке, после этого в бачок вливается свежий тосол и запускается движок.

    Ремонт радиатора

    Если у хозяина машины вдруг появляется желание сделать незначительную починку СО движка собственноручно и это очень часто бывает и относится к вынужденной мере.

    1. Если срочно требуется съездить до нужного места только в экстренных случаях.
    2. В том случае, когда из семейного бюджета не планировалась смена радиатора.

    Все пластмассовые запчасти авто можно пройти специальной смолой эпоксидной или просто запаять. Но если протекание идёт через соты в такой ситуации можно прибегнуть к специальному химсоставу добавив в тосол и в дальнейшем закупоривают место протекания.

    Но высока вероятность, что от такой химии, возможно усложнится протекание ОЖ по центральной системе.

    И лишь, поэтому собственноручный ремонт считается очень дорогим, и времени тратится на это очень много. На сегодняшний день в магазинах можно приобрести дорогой вариант нового радиатора сделанный из меди — его намного проще отремонтировать.

    Замена патрубков

    Произвести замену патрубков легко, сначала сливается старая охлаждающая жидкость. Потом ослабляются хомуты, и делается замена. Их можно приобрести в любом специализированном магазине, их продают комплектами, и при этом профессионалы рекомендуют делать замену стразу всех шлангов, которые входят в комплект.

    Меняем радиатор охлаждения двигателя на ВАЗ-2114 своими руками: снятие и замена

    Радиатор охлаждения – одна из наиболее важных деталей системы охлаждения двигателя автомобиля. Поломка радиатора может привести к перегреву двигателя и, как следствие, последующему выходу из строя. Последствием перегрева двигателя может стать капитальный ремонт двигателя и всей системы охлаждения. В этом случае можете рассмотреть установку силового агрегата от иномарки.

    Замена радиатора на ВАЗ-2114

    Для выполнения работы необходимы следующие инструменты и материалы:

    1. ключи и головки на 8 и на 10;
    2. плоскогубцы;
    3. отвертка;
    4. герметик.

    Последовательность замены

    1. Работы выполняются, когда двигатель автомобиля остыл. Снимаем пробку с расширительного бачка, сливаем тосол.

    Снимаем пробку с расширительного бачка

    Снимаем корпус воздушного фильтра

    Демонтаж радиатора охлаждения и его патрубков

    Отворачиваем пластину, фиксирующую радиатор

    Заливаем тосол в радиатор и расширительный бачок

    Работа по замене радиатора охлаждения двигателя на автомобиле ВАЗ-2114 – процесс достаточно простой, и, обладая основными слесарными навыками, можно выполнить его самостоятельно.

    Обязательные условия – аккуратность и соблюдение инструкции. Система охлаждения двигателя – одна из основных и поэтому требует постоянного внимания и ухода, охлаждающую жидкость необходимо периодически заменять. Уход за системой охлаждения обеспечит долгую жизнь двигателя и удешевит эксплуатацию самого автомобиля.

    Основные причины поломки радиатора

    Радиатор охлаждения двигателя

    Рассмотрим основные причины поломки радиатора на ВАЗ-2114:

    • механические повреждения (отскочившие камни или крупный мусор на дороге);
    • отложения внутри трубок в виде накипи или ржавчины, грязь;
    • повреждения в результате ДТП.

    Как не допустить перегрева двигателя?

    Чтобы не допустить перегрева двигателя, необходимо постоянно следить за количеством охлаждающей жидкости в расширительном бачке, за работой термостата и состоянием самого радиатора.

    Так выглядит только что установленный новый радиатор охлаждения двигателя. Надо следить, чтобы он был чистым и регулярно его продувать.

    Появление следов охлаждающей жидкости на асфальте после кратковременной или продолжительной стоянки, а также мокрые следы на самом радиаторе – это сигнал для проверки радиатора на герметичность и возможно последующей замены.

    Причинами утечки охлаждающей жидкости могут быть мелкие трещины или ослабление соединений. В таких случаях можно выполнить ремонт радиатора даже без его демонтажа. Когда ремонт невозможен, единственный выход – замена.
