Признаки неисправности датчика коленвала ваз 2110

Датчик коленвала ВАЗ-2110: признаки неисправности

При помощи датчика коленвала ВАЗ-2110 производится смесеобразование в топливной рампе. Этот прибор вырабатывает сигнал, который поступает на электронный блок управления двигателем внутреннего сгорания. Используется устройство только на инжекторных двигателях, на карбюраторных надобность в них отпадает. Впрыск топлива в камеры сгорания в карбюраторных моторах происходит под действием атмосферного давления. А подача искры на электроды свечей – трамблером (распределителем зажигания).

Особенности инжекторных систем

Инжекторная система функционирует благодаря системе датчиков и блоку управления. Все сигналы поступают на вход микропроцессорного блока, который регулирует работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

1. Положения коленчатого вала.
2. Положения распределительного вала (не на всех модификациях).
3. Давления во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массового расхода воздуха.
7. Положения дроссельной заслонки.

И главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечей. В конструкции имеется датчик температуры, но он на работу практически не влияет. Необходим он для контроля температуры двигателя и подачи сигнала на стрелочный указатель (или на бортовой компьютер). Но он окажется незаменимым в том случае, если необходимо реализовать автоматическое переключение видов топлива (с бензина на газ и обратно).

Алгоритм работы инжекторной системы

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы со всех датчиков. Но сначала эти сигналы преобразовываются, при необходимости усиливаются. Микроконтроллер программируется на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные характеристики двигателя.

Можно добиться увеличения мощности (расход бензина при этом возрастет) либо же уменьшения расхода (пострадает мощность). Но большая часть автомобилистов предпочитает программы, которые обеспечивают работу со средними параметрами. При этом сигнал от датчика положения коленвала ВАЗ-2110 не меняется, корректируется только реакция исполнительных устройств на изменение входных данных.

Немного о коленчатом вале

Коленвал – это самый важный элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в режиме работы). От него передается крутящий момент на коробку перемены передач, систему газораспределения, вспомогательные механизмы. И чтобы впрыск топлива был произведен своевременно, искра образовалась в нужный момент, необходим датчик коленвала ВАЗ-2110.

Он отслеживает положение шкива и передает сигнал на электронный блок управления. На шкиве имеются зубья, расстояние между ними одинаковое. Но в одном месте имеется пропуск – два зуба отсутствуют. Датчик положения реагирует на приближение металла. При прохождении возле датчика пустой области происходит генерация сигнала – блок управления оповещается о том, что произошел один оборот коленчатого вала.

Что будет, если сломается датчик?

Если выйдет из строя датчик коленвала ВАЗ-2110, то появятся симптомы, характерные для его поломки. Если прибор сломался окончательно, то сразу же двигатель остановится, так как не будут выполняться такие процессы:

1. Полное отсутствие сигналов на модуль зажигания. Искрообразование не происходит при раскручивании коленвала стартером.
2. Полностью пропадает или замедляется поступление бензина в рампу.
3. Отказывает блок управления – он перестает вырабатывать сигналы, необходимые для нормального функционирования двигателя.

Иногда просто засоряется активная поверхность датчика. В этом случае достаточно произвести очистку от загрязнений. Но если причина поломки кроется в самом приборе, то нужно только менять его полностью.

Основные симптомы поломок

Но если прибор не окончательно вышел из строя, а только подает признаки поломки, это вы увидите сразу. На приборной панели будет гореть лампа, которая сигнализирует о наличии ошибок двигателя.

Этому будут сопутствовать такие признаки:

1. Неустойчивый холостой ход.
2. Снижение тяговых характеристик автомобиля.
3. Самопроизвольное изменение количества оборотов двигателя.
4. Сложный запуск двигателя.
5. Наличие хлопков во впускном коллекторе.

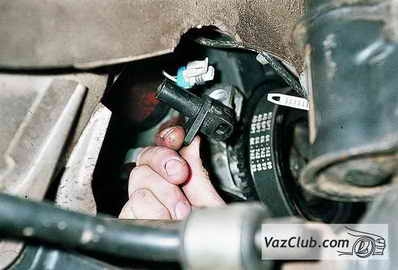

При наличии таких симптомов нужно заменить датчик положения коленвала ВАЗ-2110. Располагается он недалеко от крышки масляного насоса, рядом со шкивом привода генератора.

Методы диагностики датчика

Независимо от способа проверки прибора вам придется его снимать полностью. Для этого нужно сделать метки на картере, чтобы впоследствии новый датчик установить правильно. Выкручивается прибор при помощи ключа на «10». Обязательно при установке нужно соблюдать зазор между активной частью датчика и синхродиском – он должен быть от 0,6 до 1,5 мм.

Сначала производите визуальный осмотр прибора – если на нем имеются механические повреждения, царапины, вмятины, то рекомендуется произвести замену. Но если внешние признаки поломок отсутствуют, придется проводить диагностику омметром или вольтметром. Конечно, если имеется в наличии диагностический сканер, он покажет вам на ошибку датчика положения коленвала. Но только ошибка может проявиться и при обрыве проводки.

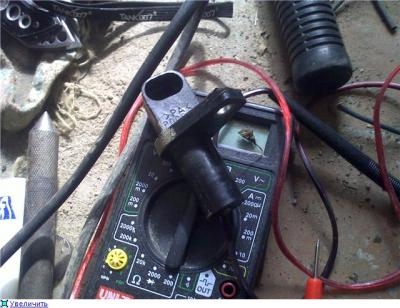

Как проверить датчик омметром

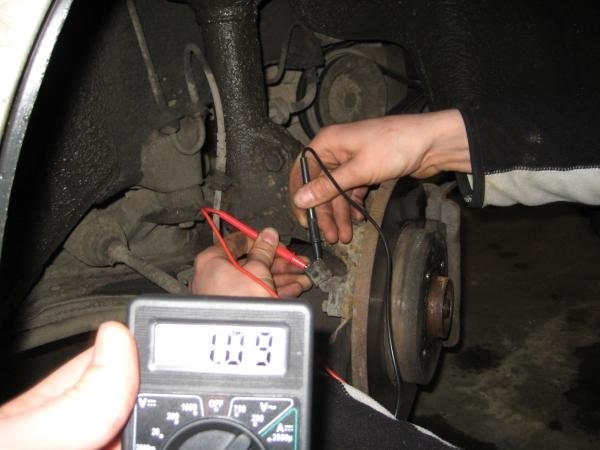

Таким способом вы проводите замер обмотки прибора. Для этого переводите мультиметр в режим измерения сопротивления и осуществляете диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивлений – 550-750 Ом.

Следовательно, при выходе за границы этого диапазона можно говорить о поломке датчика. Но нужно отметить, что производители датчиков допускают небольшое отклонение от нижней и верхней границ. Но на небольшое значение – не более 10 %.

Проверка датчика вольтметром

Вам еще потребуется трансформатор и измеритель индуктивности. Сразу подумайте, не слишком ли это сложный способ диагностики неисправностей датчика коленвала ВАЗ-2110? На самом деле, такой способ несколько эффективнее. Сначала измеряете сопротивление и проверяете индуктивность (у исправного прибора она должна быть в диапазоне 200-4000 мГн). Напряжение питания при этом должно быть 500 мВ. После измеряете при помощи мегомметра сопротивление – оно должно быть меньше 20 Мом.

Заключение

В том случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел испытания, можно говорить о его поломке. Желательно новый прибор перед установкой проверить – проведите хотя бы замер сопротивления. Только лишь после того, как удостоверитесь в его исправности, можно производить установку на автомобиль. Обязательно проверяйте зазор между датчиком и зубьями шкива – от этого зависит правильная работа системы управления.

Датчик положения коленчатого вала на ВАЗ 2110: как проверить?

Не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется за счет работы компьютера. Различные датчики снимают данные, отправляют их главному компьютеру, который распределяет работу систем.

Если прибор ломается, синхронизация нарушается. Следовательно, происходит сбой в работе всей системы. Искры нет, топливо не подается. Двигатель некоторое время может странно себя вести, но затем все равно заглохнет.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

Выкручиваем гайку

К признакам неисправностей датчика коленвала относят:

• На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
• При холостом ходу двигатель ведет себя неустойчиво;
• Падает тяга;
• Обороты двигателя падают, поднимаются;
• Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
• Двигатель не удается завести.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр , которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

Признаки неисправности датчика коленвала ВАЗ 2110 и 2112. Точная диагностика

Многим владельцам будет полезно узнать о том, какие бывают признаки неисправности датчика коленвала ВАЗ 2110. Некоторые из них, особенно те, кто впервые сталкивается с инжекторными двигателями, даже не догадываются о его существовании. Тем не менее он имеется и выполняет важную функцию в управлении двигателем. Современные моторы оснащены несколькими различными датчиками, но этот является «главным» среди них. Его отказ делает запуск силового агрегата невозможным.

Признаки неисправности датчика коленвала ВАЗ 2110 должны знать владельцы этого семейства машин, чтобы уметь ориентироваться в ситуации, когда появляются проблемы с силовым агрегатом автомобиля. Моторы могут комплектоваться различными по конструкции приборами, поэтому, чтобы при необходимости произвести их замену, нужно искать аналог применяемого устройства на вашей машине.

Содержание

Зачем он нужен на автомобиле?

При возникновении проблем с запуском силового агрегата, большинство водителей сразу начинают искать проблемы в топливной системе или в блоке зажигания машины. Но далеко не всегда такие поиски приводят к успеху и двигатель запускается. После обращения к специалистам выясняется, что виновником является датчик положения коленчатого вала. На первый взгляд такая маленькая деталька, а сколько проблем возникло из-за неё.

Этот прибор предназначен выполнять не контролирующие функции, а заниматься синхронизацией фаз по впрыску топлива и подачей сигнала на его воспламенение в камере сгорания цилиндра двигателя. Исходя из этого, можно с уверенностью заявить о том, что отказ в работе этого прибора приведёт к отсутствию слаженности этих систем, пуск и работа мотора будет невозможна.

Устройство представляет собой прибор индуктивного типа, который должен реагировать на прохождение зубьев на задающем диске. Его устанавливают на шкив привода генератора, а непосредственно сам датчик располагается рядом со шкивом. На диске имеется 60 зубьев, из них два срезают, чтобы получилась впадина. Благодаря её наличию производится синхронизация с ВМТ поршней мотора. Когда впадина проходит мимо устройства, вырабатывается сигнальный импульс в блок управления силовым агрегатом.

Имеются конструкции таких изделий, которые основаны на эффекте Холла, где также изделие реагирует на вращающийся диск, но срабатывание происходит при прохождении постоянного магнита, после чего происходит изменение сопротивление датчика и выдаётся управляющий импульс. На модели ВАЗ 2110 устанавливаются изделия индукционного типа. Место его установки нельзя назвать удобным для замены, поэтому прибор снабжают кабелем с разъёмом, длина его равна примерно 80 см.

Немного о признаках неисправностей

При полном отказе в работоспособности этого прибора, запустить силовой агрегат «десятки» не получится, даже при очень сильном желании. Только его полная замена позволит продолжить дальнейшее движение вашего автомобиля. Ситуации, когда этот датчик внезапно выходит из строя, случаются крайне редко, обычно проблемы начинают накапливаться постепенно. Водители начинают замечать существенное падение мощности двигателя во время движения.

При резком нажатии педали газа появляется такое неприятное явление, как «провал». В карбюраторных моторах такое случается при неудовлетворительной работе ускорительного насоса, но в этой модели его нет, не справляется со своими функциями ДПКВ. Также наблюдаются моменты, когда появляется детонация на высоких оборотах двигателя. Некоторые начинающие водители грешат на качество залитого топлива и продолжают движение, но это не так и может привести к серьёзным поломкам силового агрегата.

Обратить внимание на этот прибор необходимо и в том случае, когда без видимых на то причин, стало заметно большее потребление топлива двигателем вашего автомобиля. Проблемы этого устройства также могут вызвать нестабильную работу мотора на всех режимах. Внезапный отказ этого анализатора в основном происходит из-за заводского брака в изготовлении изделия, а так нередко виновником является «человеческий» фактор. Наличие разного рода загрязнений в области его установки, плохой электрический контакт в разъёме, полностью нарушают работу всех систем двигателя.

Что делать?

Не нужно спешить сразу, выбрасывать такой прибор, вначале его нужно проверить. Это выполнить можно самостоятельно в своём гараже, имея в распоряжении мультиметр. Поводом для проверки может послужить свечение сигнальной лампы «CHECK ENGINE», специалисты переводят эти слова, как проверьте двигатель. В блоке управления обнаружатся ошибки в виде кода 19 или 35.Суть проверки этого прибора заключается в измерении сопротивления его рабочей обмотки. В рабочем датчике значение должно быть в пределах 800 – 900 Ом.

Как видите, ничего особенного в этой системе не существует. Признаки неисправности датчика коленвала ВАЗ 2110 мы с вами разобрали, теперь уже можно твёрдо сказать, что вы будете во «всеоружии» при возникновении подобной ситуации. «Бывалые» владельцы десяток рекомендуют возить его постоянно в машине. Стоит он недорого, а выручить может в самый неподходящий момент.

Датчик коленвала на ВАЗ-2110: признаки неисправности

Коленчатый вал автомобиля является самым важным органом, обеспечивающим образование крутящего усилия в автомобиле. Поэтому точность работы всех сопутствующих систем важна не только для поддержания его деятельности, но и для обеспечения движения машины. Для этого в современном авто производства автозавода ВАЗ существует система различных датчиков, которые оповещают владельца автомобиля о возникновении внештатных ситуаций в агрегатах этого сложного механизма.

В модели ВАЗ-2110 настройки двигателя контролируются компьютером, работа которого основывается на показаниях датчиков. Однако при возникновении неисправности лишь один из них способен заблокировать работу мотора – это датчик работы коленвала (ДПКВ – датчик положения коленчатого вала). Этот узел отвечает за соответствие работы системы подачи топлива с зажиганием. Если ДПКВ выходит из строя, синхронизация между упомянутыми системами нарушается, после чего вся система перестает правильно работать:

• может не происходить искрообразования;
• замедляется или пропадает подача топлива;
• возникают расстройства в работе силового агрегата.

Любая из перечисленных проблем приводит к остановке двигателя.

Работа датчика и определение поломки

Датчик коленвала фиксирует два показателя работы этого механизма – его частоту вращения и положение посредством магнитных импульсов. У моделей тольяттинских автомобилей данные устройства могут быть различных типов. При замене вышедшего из строя прибора необходимо поменять его на такой же или аналог с подобными характеристиками.

Симптомом поломки устройства является светящаяся на приборной панели лампочка «проверьте двигатель». Также стоит обратить внимание на ощущение падения мощности двигателя. Обычно данной проблеме сопутствуют следующие признаки:

• неустойчивость холостого хода;
• падение тяги;
• неожиданное понижение или повышения оборотов двигателя;
• внешне беспричинные проблемы с запуском двигателя автомобиля;
• хлопки на входе в коллектор и прострелы внутри двигателя.

Устройство располагается в не самом удобном месте, и чтобы получить к нему доступ, нужно потратить много времени и усилий. Датчик находится в районе крышки масляного насоса, почти там, где расположен шкив генератора.

Проверка ДПКВ на исправность

Чтобы убедиться в подозрениях о поломке именно датчика коленвала, рассматриваются два самых вероятных случая возникновения его неисправности. В обоих из этих случаев понадобится демонтаж прибора посредством ключа на резьбу под десять. Перед операцией на картере и самом датчике рисуются метки, которые позже помогут докрутить устройство до начального угла поворота.

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

• проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика. Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
• проверка вольтметром, измерителем индуктивности и трансформатором. Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.
