Главный тормозной цилиндр ваз 2115

Ремонт главного тормозного цилиндра

Главный цилиндр с бачком:

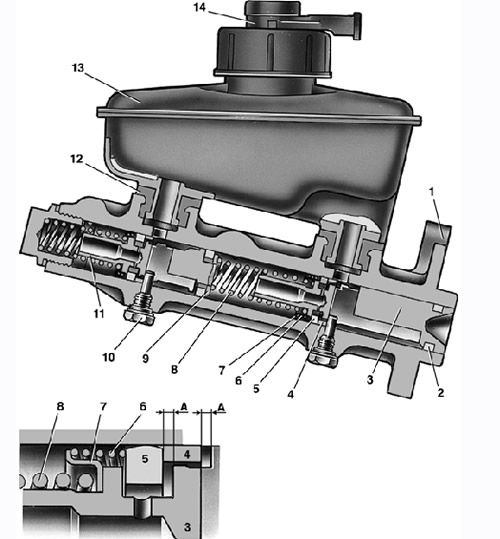

Рис. 8.5. Главный цилиндр с бачком: А – зазор; 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура левый передний–правый задний тормоза; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура правый передний–левый задний тормоза; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости

1. Снимите главный тормозной цилиндр с автомобиля (см. «Снятие и установка главного тормозного цилиндра»).

2. Используя деревянную лопатку в качестве рычага, снимите бачок 13 (см. рис. 8.5) с цилиндра.

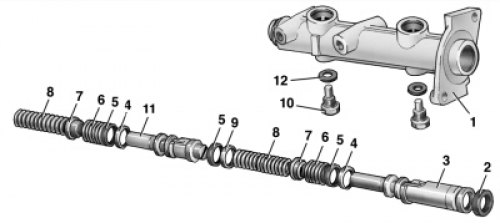

8.11. Детали главного цилиндра: 1 – корпус цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура левый передний–правый задний тормоза; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура правый передний–левый задний тормоза; 12 – уплотнительная прокладка

3. Извлеките из корпуса главного цилиндра соединительные втулки 12.

4. Выверните два стопорных винта 10 (рис. 8.11).

5. Усилием руки извлеките из корпуса поршни первой и второй камер с манжетами, шайбами и пружинами. Поршень 11 второй камеры может свободно не выйти. Для извлечения его с оставшимися деталями ударами торцом корпуса со стороны первой камеры о чистую доску продвиньте его через первую камеру. Для извлечения поршня можно использовать также сжатый воздух, который нужно подвести к выходному отверстию второй камеры, закрыв отверстие под бачок.

6. Внимательно осмотрите и убедитесь в совершенной чистоте зеркала цилиндра и рабочей поверхности поршней, в отсутствии ржавчины, рисок и других неровностей. В противном случае замените детали новыми.

7. Замените порванные, разбухшие или потерявшие эластичность манжеты. Рекомендуется при каждой разборке главного цилиндра заменять манжеты новыми независимо от их состояния.

8. Проверьте упругость пружин поршней, длина которых должна быть 41 мм под нагрузкой 38,26–46,1 Н (3,9–4,7 кгс), 21 мм под нагрузкой 81,81–99,47 Н (8,34–10,14 кгс), 59,7 мм в свободном состоянии. Замените потерявшие упругость пружины.

9. Прокладки 12 под стопорными винтами рекомендуется заменять новыми.

10. Перед сборкой промойте все детали чистой тормозной жидкостью. Не допускайте попадания на детали минеральных масел, бензина, керосина или дизельного топлива, так как даже остаточные следы этих жидкостей могут привести к разрушению резиновых манжет.

Предупреждение! Время промывки уплотнительных колец в изопропиловом спирте не более 20 с, затем продуйте их воздухом.

11. Собирайте цилиндр в порядке, обратном разборке. Смажьте все детали тормозной жидкостью.

Главный тормозной цилиндр ваз 2115

Главный тормозной цилиндр ВАЗ 2115

Главный тормозной цилиндр – это центральный элемент в тормозной системе автомобиля. Его основная функция – преобразование усилия (нажатия на педаль тормоза) в гидравлическое давление внутри тормозной системы.

Замена

— для начала отсоединяем от датчика уровня тормозной жидкости колодку с проводами как показано на рисунке 3

— теперь при помощи ключа на «10» для тормозных трубок откручиваем тормозные трубки от главного тормозного цилиндра. И как показано на рисунке 4 устанавливаем штуцера заглушки на тормозной цилиндр и тормозные трубки. Такая хитрость с этими заглушками позволит вам избежать завоздушивание тормозной системы, а так же сэкономит вам тормозную жидкость

— Теперь ключем на «17» откручиваем гайки, которые крепят тормозной цилиндр к вакуумному усилителю (рисунок 5). Снимаем тормозной цилиндр.

При установки производим все действия в обратном порядке. Стоит знать, что при установки нового тормозного цилиндра, его следует прокачать в тисках (наполнить тормозной жидкостью).

Ремонт

1. Снимите главный тормозной цилиндр.

2. Снимите бачок для тормозной жидкости.

3. Снимите уплотнительное кольцо полости цилиндра.

Внимание: в компенсационном отверстии для удержания поршня в нажатом состоянии можно использовать прут или подобный ему инструмент.

4. С помощью отвертки снимите стопорное кольцо с корпуса цилиндра. (На рисунке показан корпус главного тормозного цилиндра для тормозов без антиблокировочной тормозной системы.)

Примечание: при удалении стопорного кольца избегайте повреждения поршня или стенок цилиндра.

Читать еще:  Панель приборов ваз 2110 старого образца

5. Извлеките первичный поршень. (На рисунке показан корпус главного тормозного цилиндра с антиблокировочной тормозной системой.)

6. Аккуратно извлеките вторичный поршень в сборе и пружину из полости главного тормозного цилиндра.

Примечание: не применяйте абразивные вещества для очистки главного тормозного цилиндра.

Внимание: резиновые детали и стопорные кольца должны быть заменены новыми.

1. С помощью денатурата или чистой тормозной жидкости промойте все части. Затем просушите эти части сжатым воздухом.

2. Осмотрите полость главного тормозного цилиндра на предмет наличия выработки или коррозии. При обнаружении следов выработки или коррозии замените корпус главного тормозного цилиндра.

3. Смажьте полость главного тормозного цилиндра чистой тормозной жидкостью. (На рисунке показан главный тормозной цилиндр для тормозов без антиблокировочной тормозной системы.)

4. Аккуратно вставляйте вторичный поршень в сборке в полость до тех пор, пока вторичный поршень не коснется основания, корпуса цилиндра. При необходимости воспользуйтесь деревянным или пластмассовым стержнем.

5. Вставьте первичный поршень.

6. С помощью деревянного или пластмассового бородка вдавите поршни в полость цилиндра.

Примечание: при установке нового стопорного кольца позаботьтесь о том, чтобы не повредить полость цилиндра.

7. Вставьте новое стопорное кольцо в паз в полости цилиндра. (На рисунке показан корпус главного тормозного цилиндра для тормоза без антиблокировочной тормозной системы.) Удалите прут.

8. После установки для проверки свободного перемещения поршня подвигайте его назад и вперед.

9. Смажьте уплотнительное кольцо и установите уплотнитель на вал в полости цилиндра. Открытая сторона должна быть повернута наружу до тех пор, пока уплотнитель не будет плотно установлен на поршень.

10. Установите бачок для тормозной жидкости на главный цилиндр.

11. Установите главный тормозной цилиндр.

12. Поднимите и зафиксируйте автомобиль.

13. Произведите прокачку тормозной системы.

14. Опустите автомобиль.

Потек

Проблема может быть в одном — штуцера тормозных трубок прикипают, возможен облом тормозной трубки. Но это скорее всего не проблема, а не предвиденные обстоятельства (имею в виду, что разобрать — разобрал, а тормозных трубок в запасе нет, надо идти в магаз

Как разобрать и собрать главный тормозной цилиндр

Главный тормозной цилиндр ВАЗ-2114, 2115, 2113 – это центральный элемент в тормозной системе автомобиля. Его основная функция – преобразование усилия (нажатия на педаль тормоза) в гидравлическое давление внутри тормозной системы.

Схема крепления главного тормозного цилиндра и вакуумного усилителя

  1. Гайка крепления главного тормозного цилиндра.
  2. Две гайки крепления кронштейна вакуумного усилителя.

Снятие и установка главного тормозного цилиндра ВАЗ-2114, 2115, 2113

Сначала отсоединяем колодку с проводами от датчика аварийного уровня тормозной жидкости и трубопровод от цилиндра. После чего закрываем все отверстия в главном цилиндре и трубопроводе для того, чтобы предупредить попадание грязи вовнутрь или утечки жидкости.

Откручиваем гайки (под номером 1 на рисунке) крепления цилиндра к вакуумному усилителю и снимаем его. После чего также снимаем датчик аварийного уровня тормозной жидкости и сливаем всю жидкость с цилиндра и бачка.

Установка главного тормозного цилиндра проходит также, но только в обратной последовательности. После того как установили цилиндр, необходимо удалить воздух внутри, для этого прокачиваем систему гидропривода тормозов.

Разборка и сборка цилиндра

Для начала можно снять бачок с главного цилиндра. Затем нужно вывернуть стопорные винты (под номером 10 на рисунке), после чего последовательно вынимаем все детали.

Перед тем как собирать все детали, промываем их изопропиловым спиртом, высушиваем или протираем чистой сухой тряпкой, при этом нельзя допускать их соприкосновения с керосином, дизельным топливом или с минеральными маслами, которые нанесут вред уплотнителям.

Важно! Промывать уплотнительные кольца необходимо в изопропиловом спирте, но не больше 20 сек, после чего нужно продуть их воздухом.

Приводим в порядок рабочую поверхность поршней и зеркало цилиндра. Они должны быть чистыми, без ржавчины и других эффектов. Уплотнительные кольца лучше каждый раз заменять на новые, даже если они находятся в хорошем состоянии.

Перед сборкой сделайте проверку упругости пружины поршня. Ее длина под нагрузкой от 34,3, до 41Н должна быть 36 мм, под нагрузкой от 62,3 до 72Н – 21мм, а в свободном состоянии – 57,5 мм.

Процесс сборки главного тормозного цилиндра — обратный разборке. Все детали не забудьте смазать тормозной жидкостью. При этом прокладки под стопорными винтами лучше заменить на новые.

Читать еще:  Замена топливного фильтра ваз 2112

Стоит знать: Самый часто встречающийся дефект,вызывающий утечку тормозной жидкости-течь задней манжеты главного тормозного цилиндра. Определить утечку можно по наличию замасливания(жирная грязь и потёк вниз) из стыка главного тормозного цилиндра и вакуумного усилителя тормозов). Достаточно открыть капот и осмотреть этот стык.

Замена главного тормозного цилиндра и вакуумного усилителя на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Posted by:admin | 12 сентября, 2016

Можно назвать несколько причин, при появлении которых необходимо будет заменить главный тормозной цилиндр и вакуумный усилитель на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Если эффективность тормозов на автомобиле ухудшилась, педаль тормоза стала значительно «мягче» и проверка состояния тормозных колодок с прокачкой всей тормозной системы (удаление, возможной, воздушной пробки) не привела к желаемому результату, то появляется первая причина для замены главного тормозного цилиндра в сборе. Причиной номер два может служить утечка тормозной жидкости из главного тормозного цилиндра (характерные следы подтеков тормозной жидкости на вакуумном усилителе). И переборка главного тормозного цилиндра (замена манжетов) довольно часто не исправляют ситуацию, хотя попытаться всегда можно. Благо, что ремкомплект манжетов на главный цилиндр стоит недорого, главное в этом случае, купить качественный товар.

Для проверки исправности вакуумного усилителя педали тормоза необходимо несколько раз нажать на педаль тормоза и удерживая ее в этом положении запустить двигатель автомобиля. Если Вы почувствуете толчок вниз, значит — вакуумный усилитель исправен . Если нет, то следует проверить герметичность соединения вакуумного шланга со штуцером впускного коллектора и обратного клапана на корпусе усилителя. Проблемы с герметичностью есть? Нет. Тогда готовимся к замене вакуумного усилителя. Еще одна причина для замены. Неисправный вакуумный усилитель может вызвать неравную работу самого двигателя и стать причиной потери ощутимой доли мощности двигателя автомобиля. В этом случает проверить правильность поставленного диагноза несложно. На работающем двигателе следует плотно пережать вакуумный шланг и если после этого двигатель заработает стабильней, то покупка нового вакуумного усилителя не за горами.

Для замены главного тормозного цилиндра и вакуумного усилителя своими руками Вам необходимо иметь: пассатижи, отвертку, ключи торцовый и накидной на «17», торцовый и накидной на «13», специальный ключ для тормозных трубок на «10» (смотрим фото 1) и тормозную жидкость. Еще в работе будут полезны мелкие приспособления такие как: резиновые колпачки и штуцера-заглушки (фото 2). Где их можно будет использовать, Вы узнаете ниже.

Инструмент и запчасти подготовили? Переходим к процессу — замены главного тормозного цилиндра и вакуумного усилителя своими силами.

Снятие главного тормозного цилиндра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

Отсоединяем колодку с проводами от датчика уровня тормозной жидкости (фото 3).

При помощи ключа на «10» для тормозных трубок по очереди откручиваем от главного тормозного цилиндра штуцера. И, как показано на фото 4, устанавливаем заглушки на тормозные трубки и тормозной цилиндр. Эта уловка, при аккуратном исполнении, позволит избежать утечки тормозной жидкости и завоздушивания тормозной системы.

После этого, ключом на «17»(накидным или торцовым) откручиваем две гайки крепления цилиндра к вакуумному усилителю (фото 5). Снимаем тормозной цилиндр.

Установку проводим в обратной последовательности. Если устанавливаем новый главный тормозной цилиндр, то его перед монтажом необходимо в тисках прокачать (заполнить тормозной жидкостью).

Замена вакуумного усилителя на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

1. Повторяем действия, описанные выше в разделе «Снятие главного тормозного цилиндра». Для замены вакуумного усилителя можно полностью не откручивать главный тормозной цилиндр, а отсоединить только штуцера с левой стороны и отвести тормозной цилиндр в сторону. Но это уже по желанию.

2. Далее, отсоединяем шланг от обратного клапана (фото 5a) и в салоне автомобиля вынимаем стопорную скобу пальца педали тормоза и вытаскиваем палец (фото 6 и 7).

3. При помощи торцового или накидного (каким будет удобно) ключа на «13» откручиваем четыре гайки крепления вакуума к кузову автомобиля (фото 8). Можно сказать, что это самая не удобная операция.

Читать еще:  Как снять форсунки на ваз 2114

4. После снятия вакуума, перекручиваем, используя торцовый ключ на «17», рамку крепления на новый вакуум (фото 9).

5. Сборку проводим в обратной последовательности. Не забываем, что лучше сначала соединить вакуум и педаль тормоза при помощи пальца-сухаря, а уже потом прикручивать рамку вакуума к кузову.

Так же рекомендуется заменить вакуумный шланг, так как в процессе эксплуатации он теряет свою эластичность и гибкость, вследствие чего на нем появляются трещины и изломы.

Надеюсь, что данная статья будет для Вас полезна. Если же Вам что-то непонятно или Вы заметили в статье какие-нибудь неточности, то буду рад, если вы мне сообщите о них. Для этого можете использовать форму «обратной связи», «комментарии» или найти мои координаты в разделе «О сайте».
