Замена грм фольксваген туарег

Снятие, установка и натяжение зубчатого ремня привода ГРМ
Силовой агрегат. Бензиновый двигатель 4.2L. Фольксваген Туарег 1

Снятие

ВНИМАНИЕ: При выполнении всех монтажных работ, в частности в моторном отсеке из-за плотной компоновки, обратите внимание на следующее: линии всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, хладагента, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложить так, как они были проложены изначально. Обеспечьте достаточное свободное пространство до всех подвижных и горячих компонентов, чтобы избежать повреждения любого рода линий.

Снимите шумоизоляционный экран.

Снимите кронштейн вентиляторов вместе с вентиляторами системы охлаждения.

Приведите рамку радиатора в сервисное положение.

Пометьте направление хода поликлинового ремня и снимите его.

Снимите правую и левую крышки зубчатого ремня.

Пометьте водостойким фломастером направление хода на зубчатом ремне.

Приведите коленвал в верхнюю мертвую точку. Отметка на крышке зубчатого ремня А должна совпасть с насечкой на ременном шкиве В.

Проверьте положение шестерен распредвалов. Крупные отверстия в установочных пластинах (рис. 2.106) должны располагаться друг напротив друга на внутренней стороне.

ПРИМЕЧАНИЕ: Если крупные отверстия расположены на внешней стороне шестерен, необходимо поверните коленвал еще на один оборот по направлению вращения двигателя.

Выкрутите резьбовую заглушку слева из блока цилиндров (рис. 2.100). Отверстие ВМТ коленвала должно быть видно за отверстием резьбовой заглушки и ощущаться на ощупь.

Аккуратно вкрутите фиксирующий болт 3242 в отверстие до упора и таким образом зафиксируйте коленвал от прокручивания.

Снимите среднюю крышку зубчатого ремня.

Открутите демпфер крутильных колебаний.

ПРИМЕЧАНИЕ: Демпфер крутильных колебаний закреплен к коленвалу 8-ю болтами.

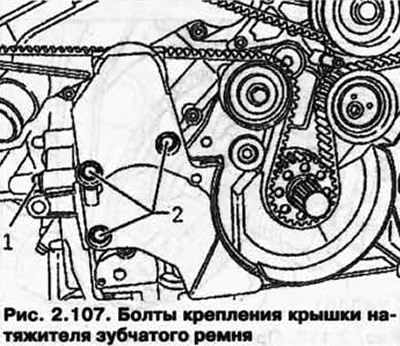

Сначала открутите болт 1 от корпуса масляного фильтра, затем болты 2 крышки натяжителя зубчатого ремня (рис. 2.107).

ПРИМЕЧАНИЕ: Натяжитель зубчатого ремня имеет масляный упор. Поэтому сжимается он медленно.

ПРИМЕЧАНИЕ: Для фиксации натяжителя используйте стопорный штифт Т40011.

ПРИМЕЧАНИЕ: При необходимости выровняйте отверстия в корпусе и на поршне натяжителя перед натяжением с помощью острогубцев или тонкой проволоки.

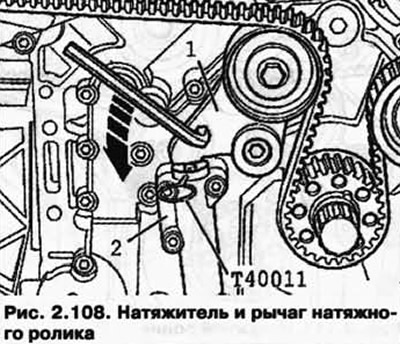

Прокрутите рычаг натяжного ролика зубчатого ремня 1 внутренним шестигранником по направлению (рис. 2.108).

После того как рычаг сожмет натяжитель 2 так, чтобы отверстия в корпусе и поршне находились друг напротив друга, зафиксируйте натяжитель стопорным штифтом Т40011.

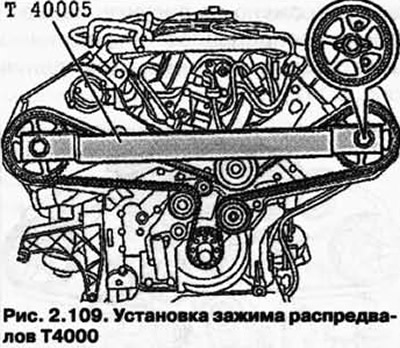

Вставьте зажим распредвалов Т4000 в установочные пластины распредвалов и открутите крепежные болты, повернув их примерно на 5 оборотов (рис. 2.109).

Удалите зажим распредвалов Т40005.

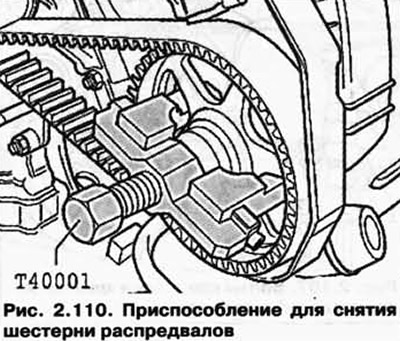

После этого с помощью двуручного съемника Т40001 и крюка Т40001/ 2 снимите шестерни распредвалов с конуса (рис. 2.110).

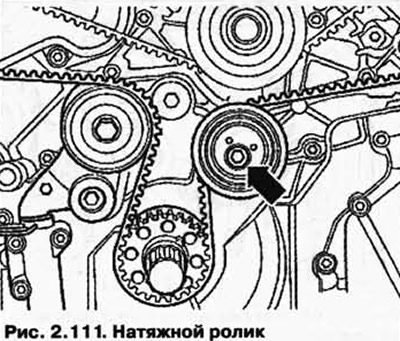

Открутите натяжной ролик (см. рис. 2.111) и снимите зубчатый ремень.

Установка и натяжение

ПРИМЕЧАНИЕ: Если ремень эксплуатировался ранее, необходимо обратите внимание на отметку о направлении хода.

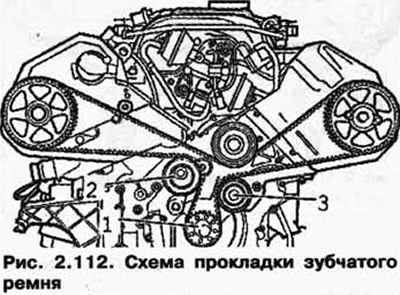

Сначала проложите зубчатый ремень на шестерне коленвала 1, затем на отводном ролике натяжителя 2 и после на натяжном ролике 3. Далее, как изображено на рисунке, на шестерни распредвалов и ременный шкив насоса системы охлаждения (рис. 2.112).

ПРИМЕЧАНИЕ: Шестерни распредвалов должны еще немного прокручиваться на конусах распредвалов.

Вновь установите зажим распредвалов Т40005 на шестерни.

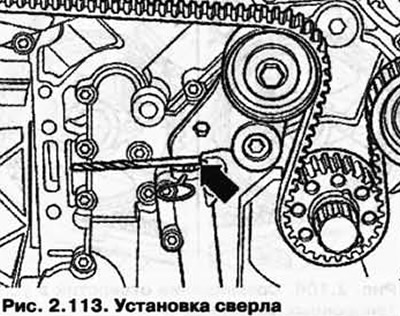

Положите 5 мм сверло между натяжным рычагом и поршнем натяжителя (рис. 2.113).

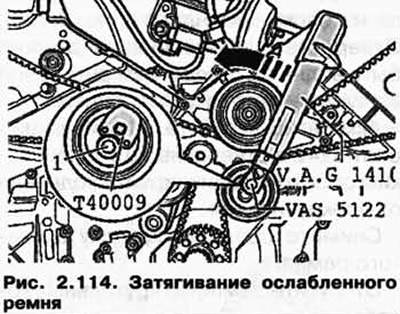

Затяните еще ослабленный натяжной ролик динамометрическим ключом V.A.G 1410 с насаженной трещоткой VAS5122 и ключом для натяжных роликов Т40009 против часовой стрелки (рис. 2.114) с моментом затяжки 4 Нм.

В данном положении Затяните болт 1 на 22 Нм.

После этого извлеките 5 мм сверло.

Прокрутите рычаг натяжного ролика зубчатого ремня 1 внутренним шестигранником по направлению (рис. 2.114).

Читать еще:  Митсубиси электрик коды ошибок

После того, как рычаг сожмет поршень в натяжителе зубчатого ремня 2, выньте стопорный штифт Т40011.

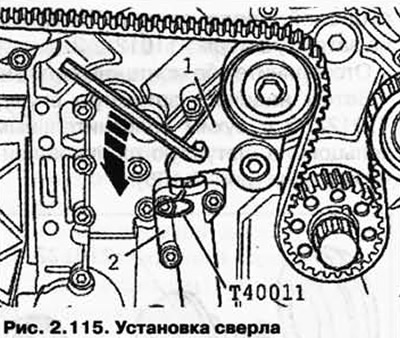

Поверните рычаг натяжного ролика зубчатого ремня 1 внутренним шестигранником по направлению (рис. 2.115) и положите между корпусом и рычагом 7мм сверло.

Прикрутите шестерни распредвалов с моментом затяжки 55 Нм.

Удалите зажим распредвалов – Т40005.

Вновь выньте сверло, вставленное между корпусом и натяжным рычагом.

Выкрутите фиксирующий болт 3242 из отверстия, закрутите резьбовую заглушку (рис. 2.101) и затяните ее на 30 Нм.

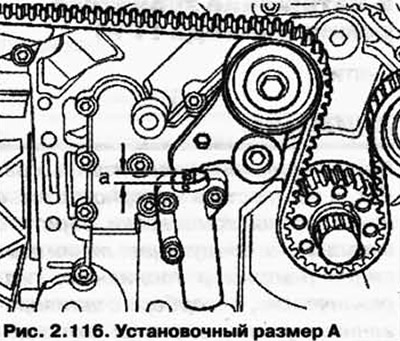

Прокрутите коленвал два раза по направлению вращения двигателя и Проверьте установочный размер А (рис. 2.116). Заданное значение 5 мм.

Дальнейшая установка выполняется в обратной последовательности.

Туарег замена цепи ГРМ | Touareg V6 3,2

В наш техцентр обратился владелец Volkswagen Touareg с бензиновым двигателем объемом 3,2 литра, с просьбой выполнить работу по замене цепи ГРМ. Подсоединив компьютер, мы проверили натяжение цепи и убедились в том, что замена действительно необходима.

На двигателях 3,2 концерна VAG – эта проблема встречается довольно часто, и в основном, на автомобилях с пробегом. Средний пробег, на котором замена цепи ГРМ становится необходимой – составляет 150 000км., и может варьироваться от 100 000 до 200 000км. В редких случаях эти двигатели могут не требовать замены цепи ГРМ на пробеге 200 000км, и даже более. Но это, скорее, исключение из правил. На этот показатель влияет множество факторов, таких как – качество используемых горюче-смазочных материалов, стиль вождения автомобиля, частота сервисного обслуживания, качество расходных материалов. Но, все это лишь немного увеличивает ресурс, рано или поздно – замена цепи ГРМ не избежна. И лучше не откладывать этот ремонт очень далеко, т.к. неправильная работа Газо-Распределительного Механизма может привести к более печальным последствиям. Но сейчас не об этом) Владелец данного автомобиля принял правильное решение, приступим..

Согласно рекомендации завода-изготовителя, для этой процедуры необходимо снять двигатель и выполнить все работы на демонтированном двигателе. Можете представить, сколько такой ремонт стоит у дилеров… В обычных сервисах будет немного дешевле, но займет много времени, и квалификация механиков не должна вызывать никаких вопросов, ведь операция очень трудоемкая. Подумайте – нужно демонтировать двигатель! Помню было время, когда владельцы первых Туарегов, пытаясь сэкономить, уезжали к дилерам на эвакуаторах из сервисов, где не могли справится с таким объемом и сложностью работ. замена цепи ГРМ

Мы предлагаем заменить цепи на автомобиле VW Touareg – БЕЗ ДЕМОНТАЖА ДВИГАТЕЛЯ! Что существенно сэкономит Ваше время и средства, ну и нервы, наверное Процедура проверена уже годами и не одним десятком машин и наших довольных клиентов. Более того, у нас действует АКЦИЯ на замену цепи ГРМ! Подробнее – здесь ! Как мы это делаем? – Смотрите ниже! замена цепи ГРМ

Хочу отметить, что в комплект замены, кроме самих цепей и натяжителей – успокоителей, также, входит звездочка промежуточного вала (поз.12). замена цепи ГРМ

Чтобы выполнить процедуру замены цепи ГРМ – нужно: замена цепи ГРМ

  • Демонтировать кожух двигателя, отсоединить жгут проводов катушек зажигания и отодвинуть его в сторону, снять катушки, воздушный патрубок;
  • Отсоединить трубки системы ВКГ, снять дроссельную заслонку;
  • Снять навесные кронштейны, мешающие снятию впускного коллектора;
  • Снять впускной коллектор;
  • Слить охлаждающую жидкость;
  • Открутить болты крепления и снять клапанную крышку;
  • Открутить крепление подвесного подшипника кардана;
  • Открутить и снять кронштейн АКПП (поперечная балка);
  • Открутить задний кардан от заднего фланца раздаточной коробки, вместе с эластичной муфтой, вывесить кардан;
  • Открутить и снять передний кардан;
  • Открутить и снять стартер;
  • Отключить разъемы жгутов проводов АКПП и раздатки;
  • Отсоединить напорные масляные магистрали АКПП;
  • Демонтировать раздаточную коробку;
  • Демонтировать АКПП;
  • Демонтировать корпус термостата с термостатом и датчиком температуры;
  • Открутить и снять маховик;
  • Демонтировать нижнюю крышку задней стенки двигателя;
  • Демонтировать верхнюю крышку задней стенки двигателя;
  • Заменить цепи, звездочку промежуточного вала, натяжители и успокоители цепи;
  • Сборка производится в обратной последовательности с учетом требований завода изготовителя;
  • При сборке заменить все резиновые уплотнения двигателя и резиновые прокладки впускного коллектора на новые, а так же, поликлиновой ремень с натяжителем;
  • Проверить и долить масло в АКПП, антифриз и остальные технологические жидкости. цепи ГРМ
Читать еще:  Замена подвесного подшипника киа спортейдж 3

Из каких деталей и узлов состоит цепной привод ГРМ автомобиля Volkswagen Touareg с бензиновым мотором V6 объемом 3,2 литра – можно посмотреть на этом изображении: цепи ГРМ

1 – Корпус регуляторов
2 – Болт 8 Нм
3 – Цепь привода распредвалов
4 – Регулятор фаз выпускных клапанов
5 – Промежуточный вал
6 – Упорная шайба (устанавливается не на всех двигателях)
7 – Болт 8 Нм
8 – Башмак натяжителя цепи привода распредвалов
9 – Опорный палец, 18 Нм
10 – Натяжитель, 40 Нм
11 – Уплотнение
12 – Звёздочка роликовой цепи
13 – Звёздочка цепи привода распредвалов
14 – Болт 60 Нм
15 – Натяжитель цепи с планкой роликовой цепи
16 – Звёздочка установлена на коленвале
17 – Роликовая цепь
18 – Успокоитель роликовой цепи
19 – Палец успокоителя без буртика, 10 Нм
20 – Болт 18 Нм
21 – Болт 23 Нм
22 – Регулятор фаз впускных клапанов
23 – Болт 60 Нм
24 – Успокоитель цепи привода распредвалов
25 – Клапан 1 системы регулирования фаз газораспределения выпускных клапанов -N318-
для распредвала выпускных клапанов
26 – Клапан 1 системы регулирования фаз газораспределения -N205-
распредвала впускных клапанов
27 – Успокоитель цепи привода распредвалов

Ниже фото, на которых запечатлен процесс замены комплекта цепей Touareg: замена цепи ГРМ

Замена цепи на двигателе CRCA. Audi Q7 и Volkswagen Touareg 3,0L. TDI.

К нам на диагностику приехал Audi Q7 с проблемами – горит символ “Check Engine” и посторонний звук при запуске холодного двигателя. В процессе электронной диагностики установлено растяжение цепей привода газораспределительного механизма, сокращенно ГРМ. Вся сложность заключается в том, что привод ГРМ на этом двигателе расположен не спереди со стороны радиатора системы охлаждения, а сзади у моторной стенки со стороны коробки передач. Необходимо демонтировать двигатель целиком.

Немного истории. На нашем Q7 установлен двигатель CRCA. Этот двигатель принадлежит 2-му семейству 3-л литровых VAG-овских дизелей.

На двигателе CRCA, который устанавливается с 2011 года стоит всего две цепи, в отличии от предшествующего поколения двигателей. Там их четыре.

В среднем срок службы комплектующих привода ГРМ составляет 150-180 тыс. км. Хорошее моторное масло, своевременная замена его, качественное топливо продлевают этот срок.

К слову о моторном масле. Мы рекомендуем для дизелей Audi и Volkswagen масло со спецификацией VW 505 01 для двигателей без сажевого фильтра и VW 507 00 для двигателей с сажевым фильтром. Используем моторные масла Castrol, Motul, Liqui Moly.

Установлены новые цепи, успокоители, натяжители, башмаки натяжителей, звездочки. Звездочка привода ТНВД осталась старая.

Читать еще:  Замена сальника задней полуоси нива шевроле

Как обычно требуется специальный инструмент.

Оправка для запрессовки заднего сальника коленчатого вала. Оправка нашего производства.

Двигатель установлен в моторный отсек, осталось собрать внешние подключения трубопроводов и электропроводки, залить технические жидкости, установить передний бампер.

Автомобиль проверен и готов к выдаче.

В заключении от себя хочу добавить. Работа по замене привода газораспределения для обученного специалиста не представляет особой сложности, но очень трудная с моральной точки зрения.

От специалиста требуются сосредоточенность, чистоплотность, аккуратность, предельная концентрация внимания к малейшим деталям. Любая, даже незначительная ошибка в лучшем случае может привести к повторной многочасовой разборке двигателя, в худшем к серьезным поломкам агрегата.

Только поэтому подобные работы выполняются в отдельном помещении, где нет посторонних шумов, издаваемых при ремонте и обслуживании других автомобилей. Ничего не должно отвлекать от процесса сборки двигателя.

Наличии технической документации, специального инструмента и нашего специалист позволяют выполнить эту работу качественно и с гарантией на длительную, дальнейшую эксплуатацию автомобиля.

Замена цепи ГРМ VW Touareg 3.0 TDI

Основные причины замены цепей ГРМ на моторах 3.0 TDI, устанавливаемых на автомобили VW Touareg, стандартны.
Неисправность проявляется наличием посторонних звуков (обычно кратковременный треск) при запуске мотора от растянувшихся цепей или неисправных гидравлических натяжителей цепей, которые со временем и при определенном пробеге (обычно после 130.000 км) перестают выполнять свою функцию.
Также могут присутствовать ошибки в ЭБУ ДВС по несоответствию меток положения распредвалов и положения коленчатого вала, что так же говорит о растянувшейся цепи ГРМ или неправильной ее установке.

Процесс замены цепей ГРМ на моторах 3.0 TDI – очень трудоемкий.
Для замены необходимо полностью демонтировать двигатель с кузова автомобиля, что в обязательном порядке влечет замену всех технических жидкостей, перезаправку кондиционера, регулировку углов установки колес автомобиля на стенде сход-развала.

На инструментальном складе ВРС имеется в наличии установочный комплект спец. инструмента – кондуктора для фиксации положения распредвалов и фиксатор коленчатого вала ДВС.

При столь объёмном процессе ремонта общая стоимость различается от случая к случаю, поэтому чёткое предложение по замене ГРМ 3.0 TDI мы не можем привести.
Ориентировочная стоимость работ по замене цепей на дизельных моторах – от 60.000 рублей (без учёта сход-развала).
По запчастям необходима диагностика и расчет по VIN-коду. Обычно стоимость запчастей – не менее 70.000 рублей.

Примеры работ:

VW Touareg NF 2012 г.в., двигатель 3.0 TDI c буквенными обозначениями CRCA


Для записи в ВРС на замену цепей ГРМ вашего VW Touareg 3.0 TDI позвоните по телефону +7 (495) 720-42-67 или заполните форму ниже:

До встречи в гостеприимном сервисе ВРС!
