Ваз 2107 замена передних пружин

Замена передних пружин на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Пружины подвески автомобиля – на самом деле пружины как говорят многие люди играют очень важную роль при езде на автомобиле, потому что тот самый плавный ход и комфортную езду создают как правило они, и от части другие детали подвески.

При деформированных пружинах или же сильно просевших, автомобиль начинает терять плавность хода и в связи с чем езда становится не комфортной, поэтому чтобы такого не случилось, пружины рекомендуется время от времени заменять на новые.

Примечание!
Для замены передних пружин вам понадобятся: Основной набор гаечных ключей, винтовой или гидравлический домкрат чтобы поднять машину, а так же вам нужно будет запастись баллонным ключом для откручивания болтов колес, молотком, металлической щёткой, монтажной лопаткой, проволочным крючком и изо-лентой!

Вопрос?
А какие пружины вы предпочитаете ставить на свой автомобиль: Стандартные или же от другого автомобиля и почему? (Ответ пишите в комментариях)

Краткое содержание:

Когда нужно менять передние пружины?
Они подлежат замене, если:

  • На самой пружине появились различного рода повреждения и если по высоте пружина очень сильно просела.

Как понять то что пружина очень сильно просела?
Первыми признаками будет поведение автомобиля, а именно:

  • Ухудшится плавность хода и появятся частые пробои в подвески.
  • А так же появится видимый перекос или же значительная разница в подвески, то есть одна часть автомобиля к примеру передняя, будет стоять ниже задней.
  • Ещё на витках самой пружины, могут появится следы соударения витков друг об друга.

Как заменить передние пружины на ВАЗ 2101-ВАЗ 2107?

Примечание!
Заменяются обе передние пружины идентично, поэтому пример замены мы вам продемонстрируем лишь на одной пружине!

Снятие:
1) В начале операции с той стороны на которой вы собираетесь заменять пружину, снимите сперва амортизатор и после чего колесо. (Как снять амортизатор, см. в статье «Замена передних амортизаторов». А как снять колесо, см. в статье: «Замена колеса на ВАЗ»)

2) Далее ослабьте две гайки которые крепят нижний рычаг к оси.

3) После чего поставьте машину на бруски и возьмите свой домкрат который удерживает машины, или же просто воспользуйтесь вторым домкратом. Домкрат поставьте под нижний рычаг и слегка нагрузите подвеску, для облегчения отсоединения стабилизатора.

4) Затем отверните две гайки которые крепят скобу подушки стабилизатора.

Примечание!
За гайками находятся шайбы, поэтому не потеряйте их при отворачивании гаек!

5) Далее снимите скобу крепления которая указана красной стрелкой, а затем со стабилизатора снимите подушку которая указана синей стрелкой.

6) Следом чуть ослабьте гайку которая крепит палец нижнего шарового шарнира к поворотному кулаку.

Примечание!
Гайку нужно отворачивать до того, пока она не совпадёт с торцом пальца. После того как она совпадёт с торцом пальца, уберите домкрат из под нижнего рычага!

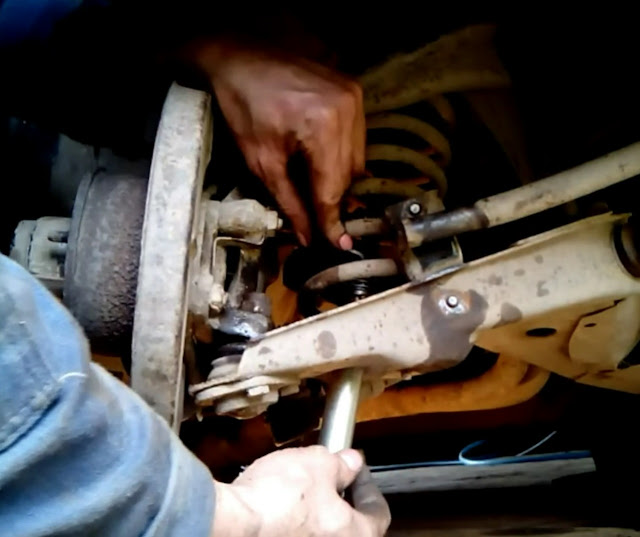

7) Теперь взяв в руки молоток, нанесите с его помощью несколько резких ударов по поверхности поворотного кулака которая указана красной стрелкой.

Примечание!
Наносить удары нужно до того, пока палец шарнира который указан синей стрелкой не выйдет из поворотного кулака!

8) После того как нижний рычаг чуть опустится вниз и останется сидеть лишь на одной гайке, повторно возьмите домкрат и подставьте его под нижний рычаг, но только в этот раз уже не нагружайте подвеску.

9) Затем полностью отверните гайку пальца и немного опустите нижний рычаг вниз и вследствие чего при помощи монтажной лопатки переведите штангу стабилизатора через верхнюю шпильку которая указана стрелкой. И в завершение операции уберите домкрат и полностью опустите нижний рычаг как показано на рисунке.

10) Следом с помощью проволочного крючка закрепите верхний рычаг, не отсоединяя его при этом от поворотного кулака.

Читать еще:  Замена подшипника передней ступицы шевроле лачетти

Примечание!
Старайтесь закрепить верхний рычаг в максимально высоком положении, для того чтобы обеспечить лучший доступ к пружине!

11) Далее аккуратно в нижней части подденьте пружину и после чего выведите её нижний конец из опорной чашки и вследствие чего снимите пружину.

12) Теперь с верхней опорной чашки которая находится на кузове, снимите прокладку пружины.

Примечание!
Потрескавшуюся, сильно обжатую и деформированную прокладку замените на новую!

Установка:
1) Взяв в руки новую пружину, прикрепите к ней при помощи изо-ленты новую прокладку.

Примечание!
Прокладку устанавливайте на пружину таким образом, чтобы поверхность «А» контактировала с витком пружины, а выпуклость «Б» находилась на самом начале винтовой поверхности!

Для наглядности смотрите чуть ниже фото, на котором начало винтовой поверхности пружины «А», лежит ближе к выпуклой части прокладки «Б»!

2) Далее установите новую пружину с новой прокладкой на кузов, для этого повторно возьмите монтажную лопатку и просуньте её через отверстие в нижнем рычаге, и после чего зафиксируйте лопаткой нижнюю часть пружины.

Примечание!
При установке сориентируйте пружину таким образом, чтобы нижний торец витка пружины «А», после установки пружины, совпал с винтовой поверхностью рычага которая обозначена буквой «Б»!

3) Затем снова возьмите домкрат и подставьте его под нижний рычаг. После подставки по не многу поднимайте домкрат, тем самым слегка нагружая пружину. А в это время при помощи монтажной лопатки через отверстие в нижнем рычаге, направьте пружину таким образом чтобы она встала на винтовую поверхность опорной чашки.

4) Теперь по не многу увеличивайте нагрузки и в связи с чем перекиньте штангу стабилизатора которая указан синей стрелкой через шпильку «А».

Примечание!
Обязательно во время проведения этой операции, убедитесь правильно ли у вас установлена пружина или нет!

5) Далее произведите установку всех оставшихся деталей, в обратном порядке снятию.

Примечание!
Когда вы будете затягивать гайки крепления нижнего рычага к оси, то делайте это только в том случае когда подвеска будет нагружена массой автомобиля! (Это касается только тех людей, которые будут производить замену на смотровой канаве или же эстакаде)

В том случае если вы работаете на подъемнике, тогда под нижний рычаг подложите какую ни будь опору несколько больших досок например, и после чего чуть опустите машину так, чтобы положение всех рычагов соответствовало их положению под нагрузкой! (То же самое проделайте при выполнение работы на площадке, но в этом случае поднимите нижний рычаг при помощи домкрата)

Когда замена пружины будет произведена, рекомендуем вам после этого проверить и по необходимости отрегулировать углы колёс. Для регулировки можно воспользоваться услугами автосервиса, у которых есть специальное оборудование для этого!

Установка пружин при помощи помощи специальных стяжек:
1) Сперва ознакомьтесь как эти стяжки выглядят, фото ниже.

2) Далее установите специальные стяжки во внутреннюю часть пружины, и после чего максимально стяните пружину, в связи чем установка данной пружины значительно облегчится.

Примечание!
Не зацепляйтесь стяжками за последние витки пружины!

3) Затем установите пружину совместно со стяжками, в верхнюю опорную чашку которая указан стрелкой.

4) И после чего поднимите нижний рычаг, сориентировав при этом пружину относительно винтовой поверхности рычага. После этого сразу же подставьте под нижний рычаг домкрат, и в связи с этим поднимите рычаг тем самым нагрузив пружину.

5) И в завершение ослабьте стяжки которые стягивают пружину, и поочередно снимите их через нижнее отверстие рычага. После этого продолжите установку пружины, воспользовавшись для этого основной рубрикой по «Установке».

Важно!
Снимать и устанавливать переднюю пружину на автомобиль нужно очень осторожно, потому что может произойти её выстреливание что может привести к травмам!

В автомагазинах продаются специальные съемники пружин, если вы не обладаете достаточным навыком замены то в таком случае его рекомендуется приобрести!

Заменять передние пружины рекомендуется только на такие, чтобы они были одной марки. И при замене их нужно заменять исключительно парами, то есть две передних или две задних. А так же при установке, на пружины обязательно нужно будет поставить прокладки!

Дополнительный видео-ролик:
Если вам что то было не понятно в процессе прочтения инструкции, для этого случая мы специально для вас подготовили интересный видео-ролик, в котором процесс снятия и установки передних пружин показан и рассказан подробно.

Читать еще:  Плавают обороты холостого хода ваз 2110

Замена пружин на Ваз 2107

[important] Пружины подвески на ВАЗ 2107 – основной элемент подвески, отвечающий за плавность хода. Ослабленные (просевшие) пружины не в состоянии компенсировать нагрузки, в результате чего случаются пробои подвески, при которых задний мост или передние рычаги бьются о резиновые демпферы на кузове. Это снижает комфорт, ухудшает управляемость и курсовую устойчивость, приводит к преждевременному износу или повреждению деталей подвески и кузова. Поэтому пружины на ВАЗ2107 рекомендуется периодически проверять и менять при необходимости.[/important]

Владельцы ВАЗ, чтобы улучшить управляемость или обеспечить комфорт поездки по плохой дороге на загруженном автомобиле, нередко усиливают штатные пружины или ставят готовые с большей жесткостью.

Когда стоит менять пружины

Два главных признака того, что нужна замена пружин ВАЗ 2107::

  1. На пружинах появились повреждения. Это можно определить при визуальном осмотре.
  2. Пружины сильно просели. Это заметно по уменьшению клиренса «семерки», особенно под нагрузкой, и по частым пробоям подвески при движении по плохой дороге.

В обоих случаях необходимо произвести замену. Иногда владельцы ВАЗов пытаются восстановить жесткость просевших пружин при помощи проставок. Такое решение не совсем правильное. Динамические свойства исправной пружины и пружины с проставкой разные, из-за чего подвеска начинает работать не вполне правильно. Кроме того, на усиленной просевшей пружине могут вскоре появиться трещины.

Замена передних пружин ВАЗ 2107

Для работы необходимы:

  • набор гаечных ключей;
  • домкрат (винтовой или гидравлический);
  • баллонный ключ;
  • металлическая щетка;
  • молоток;
  • монтажная лопатка;
  • изолента;
  • проволочный крюк.

Замена передних пружин ВАЗ 2107 производится следующим образом:

  • поддомкратить машину и снять колеса;
  • снять амортизатор;
  • ослабить гайки переднего рычага;
  • поставить машину на брусок и подгрузить домкратом нижний рычаг, чтоб облегчить снятие стабилизатора;
  • открутить скобу крепления подушки стабилизатора и снять ее;
  • убрать домкрат из-под нижнего рычага;
  • ослабить гайку с пальца нижней шаровой опоры, не откручивая ее полностью;
  • аккуратно выбить палец опоры из поворотного кулака;
  • подпереть нижний рычаг домкратом, не нагружая его;
  • открутить гайку с пальца нижней шаровой опоры и опустить нижний рычаг;
  • закрепить верхний рычаг проволочным крючком;
  • поддеть пружину монтажной лопаткой в нижней части и снять ее;
  • снять прокладку пружины;
  • проверить состояние прокладки, при необходимости заменить;
  • прикрепить прокладку к новой пружине при помощи изоленты;
  • вставить пружину на место, используя монтажную лопатку;
  • плавно поднять нижний рычаг домкратом, контролируя положение пружины и вставляя палец нижней шаровой в поворотный кулак;
  • собрать детали подвески в порядке, обратном разборке и установить колесо.

Видео по замене передних пружин

Замена задних пружин

Заменить задние пружины ВАЗ 2107 намного проще, чем передние. Для этого понадобятся:

Порядок замены такой:

  • открутить тягу регулятора давления в заднем тормозном контуре;
  • открутить крепление тройника задних трубок;
  • открутить нижнее крепление амортизатора;
  • поддомкратить машину и высвободить амортизатор и пружину;
  • вынуть пружину вместе с прокладками;
  • проверить состояние прокладок, заменить при необходимости;
  • установить пружину с прокладками и собрать детали подвески в порядке, обратном разборке.

Видео по замене задних пружин

Усиленные пружины ВАЗ 2107

Замена стандартных пружин на усиленные ничем не отличается от стандартной процедуры замены пружин. На ВАЗ 2107 используются как готовые усиленные пружины от разных производителей, так и доработанные пружины от ВАЗ 2104, которые также отличаются большей жесткостью.

[tip]Задние пружины от ВАЗ 2107 можно использовать в подвеске ВАЗ 2107, обрезав один виток. Если не обрезать их, они не станут на посадочные места, если срезать больше – пружина будет болтаться.

При установке усиленных пружин обязательно необходимо заменить амортизаторы на более мощные, ход которых жестче. Если не сделать этого, штоки штатных амортизаторов будут вырваны.[/tip]

Блог автолюбителя Николая Ваганова

Ремонт, обслуживание, тюнинг ВАЗ-2107 «Классика» и не только..

Страницы

понедельник, 4 сентября 2017 г.

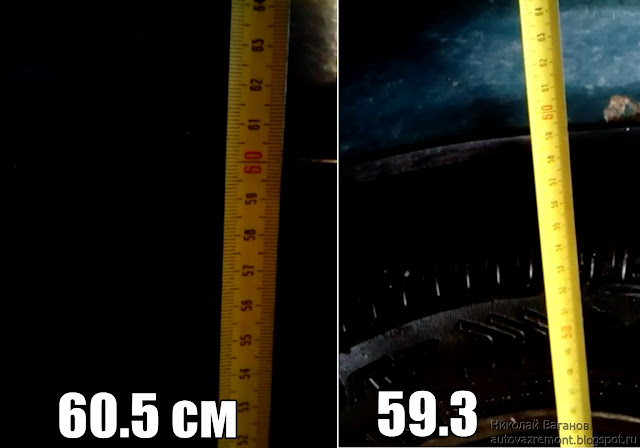

Замена передних пружин ВАЗ-2107. Есть ли эффект?

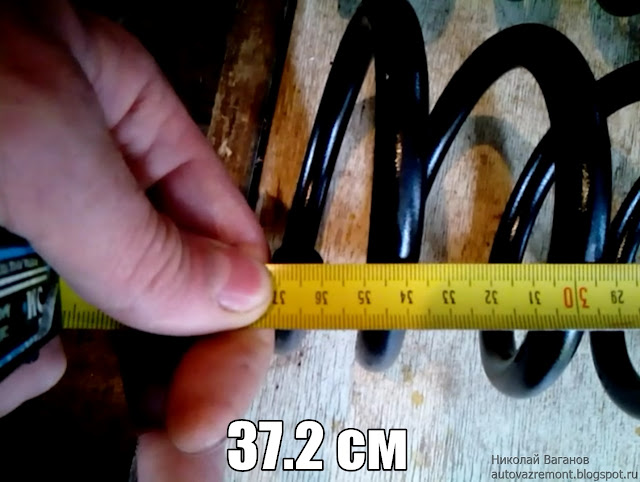

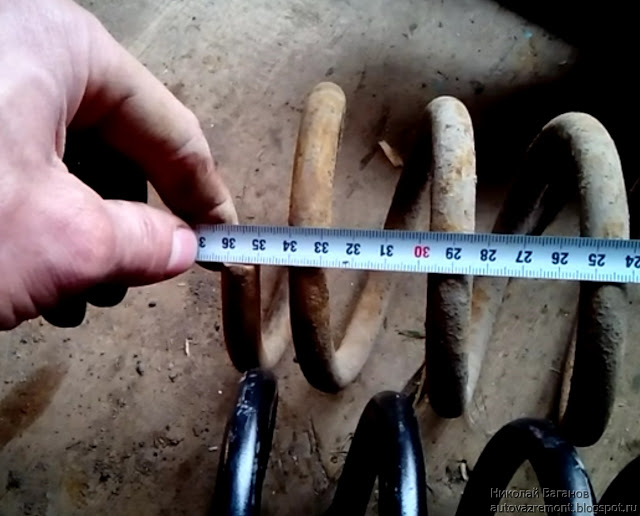

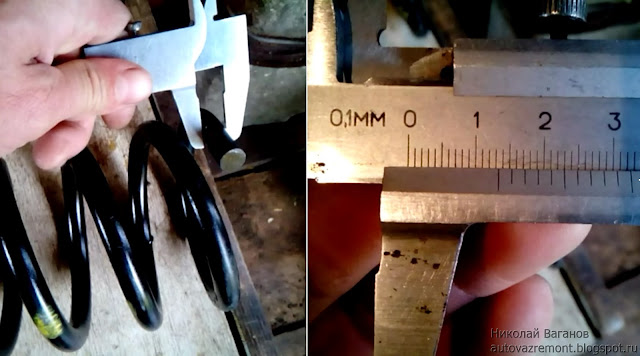

И длину от кончика до кончика — 37,2 см.

  • Ключи и головки на 13, 22

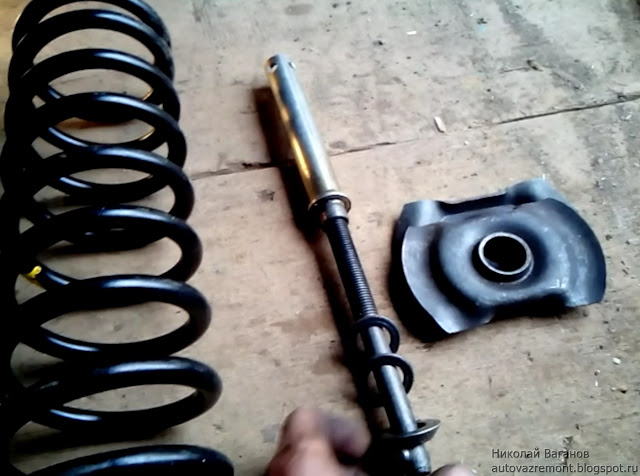

  • Съемник(стяжка) пружин центральная и съемник шаровых опор (желательно)
  • Монтировка или большая отвертка, молоток, металлическая щетка
  • WD-шка или другой «жидкий ключ»

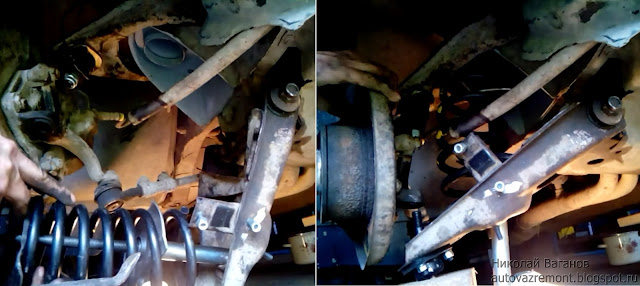

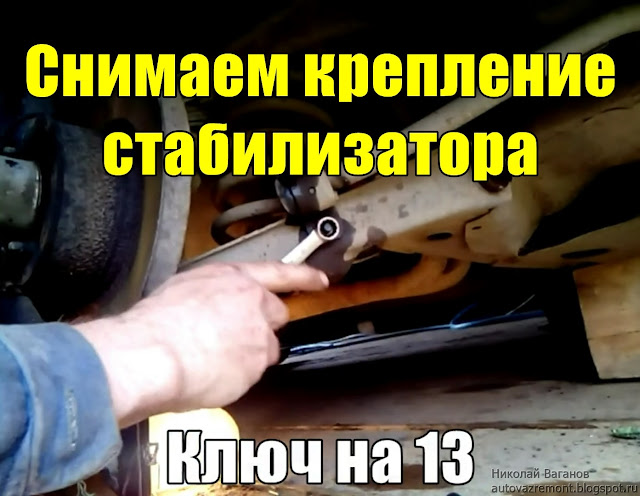

Нагружаем подвеску и снимаем скобу подушки стабилизатора, вынимаем подушку — ее мы тоже заменим на новую.

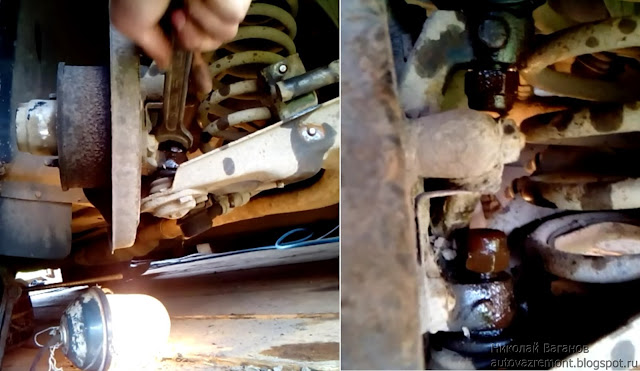

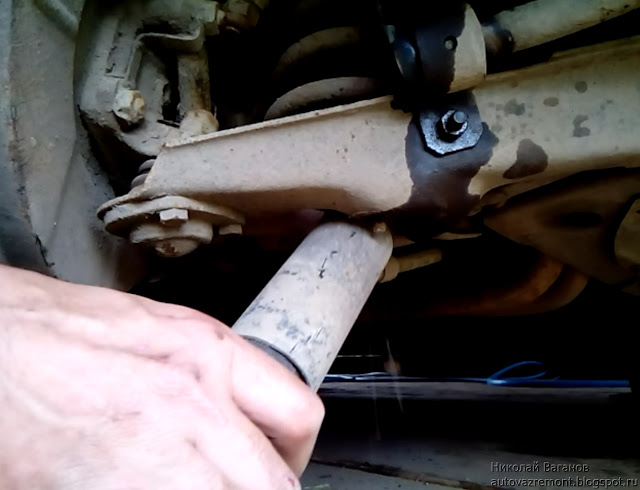

Теперь ослабляем гайку крепления пальца нижней шаровой опоры к поворотному кулаку и срываем палец. Как это сделать мы разобрали в прошлой статье.

Читать еще:  Не работают поворотники и аварийка ваз 2110

Стоит иметь ввиду, что съемник может лопнуть и пружина «выстрелить» или соскочить с тарелки, поэтому работать с ним надо осторожно!

Теперь отводим конец стабилизатора вверх за шпильку крепления, фиксируем верхний рычаг со ступичным узлом проволокой или веревкой за отбойник, чтобы не повредить тормозной шланг.

Отворачиваем гайку крепления нижней опоры, вынимаем палец из кулака и опускаем рычаг вниз, осторожно вынимаем пружину и резиновую проставку.

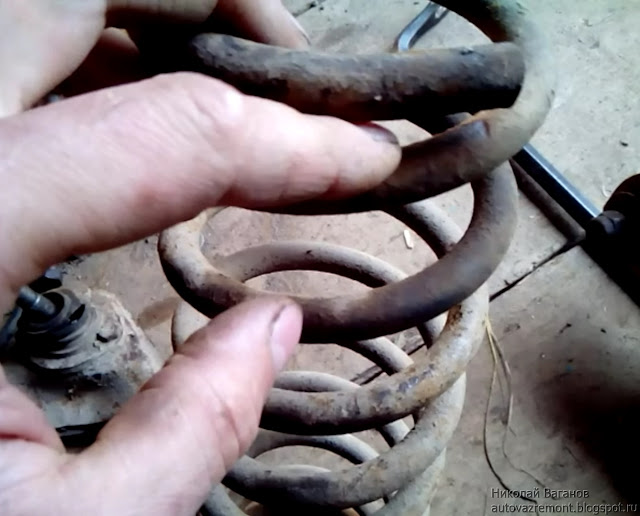

Теперь осмотрим ее на наличие повреждений. Как мы видим, присутствуют следы коррозии и межвиткового износа. Такую пружину лучше заменить, так как есть риск ее поломки.

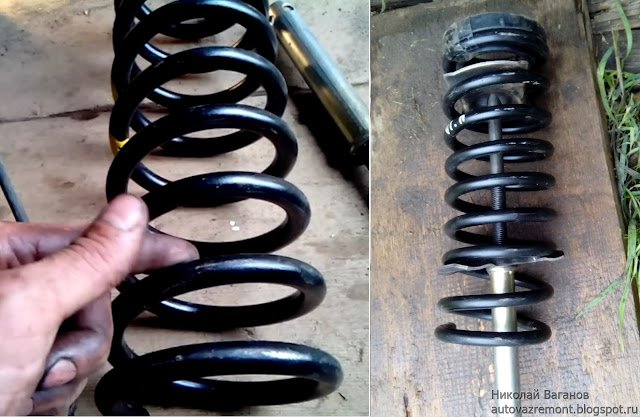

Теперь с помощью съемника стягиваем новую пружину, чашки заводим примерно под второй виток.

На пружину надеваем новую резиновую проставку и фиксируем скотчем или изолентой так, чтобы конец прутка упирался в выемку на проставке. Заводим осторожно пружину между рычагов, ориентируем нижний конец прутка чтобы он, аналогично с проставкой, уперся в выемку на металлической чашке рычага.

Также, надеваем новую подушку на стабилизатор и устанавливаем на рычаг.

Замена пружины передней подвески ВАЗ 2107

Сегодня речь пойдет о замене пружины передней подвески ВАЗ 2107 своими руками. Статья будет сопровождаться фотографиями и подробным описанием всех действий.

По длине под нормируемой нагрузкой пружины передней подвески ВАЗ 2107 разделяются на две группы: А — «длинные» и В — «короткие» . Пружины передней подвески группы А маркируются желтой краской, пружины передней подвески группы В — зеленой.

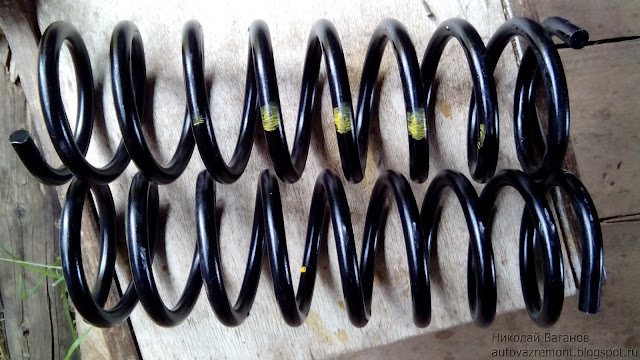

На автомобиле должны быть установлены пружины одной группы. Пружины передней подвески на автомобиле ВАЗ 2107 следует заменять парой, при наличии усадки, деформации или трещины хотя бы одной из пружин.

Для выполнении работы по замене пружины передней подвески на ВАЗ 2107 своими руками потребуются стяжки для сжатия пружин.

Предупреждение: Используйте для сжатия пружины только надежные стяжки заводского изготовления и строго соблюдайте инструкцию по их применению. Пружина подвески обладает большой силой. Срыв пружины со стяжек может нанести серьезные травмы.

Как снять пружины передней подвески ВАЗ 2107

1. Прежде всего нужно подготовить автомобиль к ремонту.

2. Снимаем с автомобиля переднее колесо.

3. Снимаем с ВАЗ 2107 амортизатор.

4. Ослабляем затяжку двух гаек крепления нижнего рычага передней подвески к оси.

5. Отсоединяем обойму подушки стабилизатора и снимаем подушку.

6. Выпрессовываем из поворотного кулака палец нижней шаровой опоры.

7. Устанавливаем домкрат под нижний рычаг, не нагружая переднюю подвеску ВАЗ 2107, и отворачиваем гайку крепления пальца.

8. Осторожно разгружаем подвеску (опустив домкрат) и одновременно монтажной лопаткой переводим стабилизатор через верхнюю шпильку крепления его скобы.

9. Убираем домкрат.

10. Поддев монтажной лопаткой пружину снизу, снимаем ее с опорной чашки нижнего рычага.

11. Снимаем пружину и изолирующую резиновую прокладку с верхней опорной чашки.

Установка пружины передней подвески на ВАЗ 2107

1. Перед установкой пружины на ВАЗ 2107 крепим к пружине изоляционной лентой верхнюю резиновую прокладку, обеспечив совпадение торца винтовой поверхности прокладки с торцом витка пружины. Устанавливаем на пружину две стяжки, не зацепляя их за последние витки, и стягиваем пружину до высоты не более 280 мм.

2. Устанавливаем пружину передней подвески на опорную чашку нижнего рычага и ориентируем пружину так, чтобы торец пружины совпал с винтовой поверхностью опорной чашки рычага.

3. Подставляем домкрат под нижний рычаг и приподнимаем его, следя за тем, чтобы резиновая прокладка установилась на верхней опорной чашке.

4. Приподнимаем рычаг домкратом и направляем палец нижней шаровой опоры в отверстие поворотного кулака.

5. Заворачиваем на 4—5 оборотов самоконтрящуюся гайку крепления пальца. Ослабляем стяжки и извлекаем их через технологическое отверстие в нижнем рычаге.

6. Приподнимая рычаг, запрессовываем палец нижней шаровой опоры и затягиваем самоконтрящуюся гайку.

7. Остальные детали устанавливаем в порядке, обратном их снятию.

8. Установив автомобиль на колеса, окончательно затягиваем гайки крепления нижнего рычага подвески к его оси и крепления обоймы подушки стабилизатора.

9. Аналогично заменяем на ВАЗ 2107 вторую пружину передней подвески своими руками.

Напомним, что предыдущая статья была про регулировку подшипника ступицы переднего колеса ВАЗ 2107 своими руками.
